一、SF801/802/803智能數顯表SF804/805/806/807,SF-XJ概述
80S系列智能儀表是一種高性能、抗干擾、高可靠性的智能型工業調節儀表。儀表采
用先進的CPU芯片,PID控制技術,廣泛應用于機械、化工、陶瓷、輕工、冶金、石化、
熱處理等行業的溫度、壓力、液位等自動控制系統。
二、 SF801/802/803智能數顯表SF804/805/806/807,SF-XJ主要技術指標
測量精度：±0.5%FS量程范圍:-999～9999 控制功能:兩路位式控制 饋電
輸出:24V/30mA（可選擇） 輸入信號: ① 熱電偶(K/E/S/B/R/J/T); ② 熱電
阻:PT100/CU50; ③變送器： 4—20mA (1-5V);④ 0—20mA (0-5V)⑤ 遠傳電
阻：0—400Ω/0-375Ω/20-350Ω;報警范圍:全量程報警方式:二路(上/下限任選)
報警輸出 控制方式: ① 繼電器輸出:觸點容量AV220V/2A阻性負載;② 固態繼
電器:觸發信號>12V/20mA; ③ 可控硅觸發:信號>100mA 冷端補償:誤
差<±2℃ 電源:220VAC 功耗:<3W 工作環境:溫度0～50℃ 濕度<85% 無
腐蝕性無強電磁干擾的場合
三、 SF801/802/803智能數顯表SF804/805/806/807,SF-XJ型號定義
型號 | 外形尺寸（mm） | 安裝開口尺寸（mm） | 備注 |

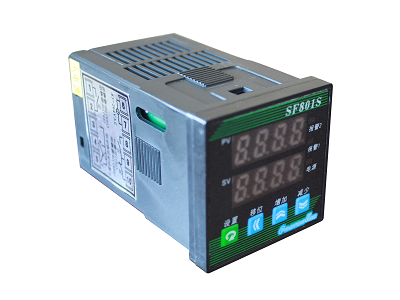

801S | 48×48×70 | 44+0.5×44+0.5 | 熱偶與熱阻全輸入,電流、電壓輸入，電阻輸入 |
802S | 96×48×70（豎式） | 92+0.7×44+0.5 | 熱偶與熱阻全輸入,電流、電壓輸入，電阻輸入 |
803S | 48×96×70（橫式） | 44+0.5×92+0.7 | 熱偶與熱阻全輸入,電流、電壓輸入，電阻輸入 |
804S | 72×72×70 | 67+0.7×67+0.7 | 熱偶與熱阻全輸入,電流、電壓輸入，電阻輸入 |
805S | 96×96×70 | 92+0.7×92+0.7 | 熱偶與熱阻全輸入,電流、電壓輸入，電阻輸入 |
806S | 160×80×80（豎式） | 152+0.8×76+0.7 | 熱偶與熱阻全輸入,電流、電壓輸入，電阻輸入 |
807S | 80×160×80（橫式） | 76+0.7×152+0.8 | 熱偶與熱阻全輸入,電流、電壓輸入，電阻輸入 |
四、 SF801/802/803智能數顯表SF804/805/806/807,SF-XJ使用操作說明
①
（設置）鍵：
a 在正常顯示狀態下，按鍵3秒鐘，進入參數設定狀態；
b 在設定狀態時，按一次鍵，存儲參數的新設定值并顯示下一個參數。
②
（移位鍵）：在設置狀態下選擇要修改的位。
③
（增加）鍵： 在參數設定狀態下，增加設定參數的數值。
④
（減少）鍵： 在參數設定狀態下，減少設定參數的數值。
接通電源后，立即進入初始自檢狀態，幾秒鐘后進入測量狀態，按照儀表內部預設的參數進行測量。
⑵參數值的設定
按
鍵不放，3秒鐘后儀表進入參數設置狀態，參數符號在上排顯示，數值在下排顯示。
這時可以通過增加、減少、移位鍵對參數值進行修改。也可以按鍵存儲此參數并進行下一
個參數的設置。最后回到測量狀態。
