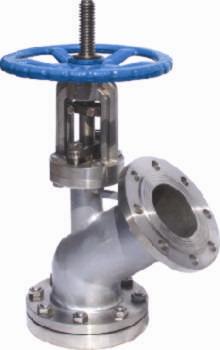

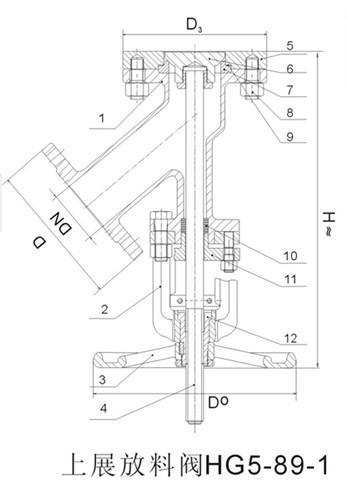

性能與用途: 上展式放料閥操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用. 結構與原理: 上展式放料閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘等零件組成詳見下圖手輪順轉, 閥門關閉,甘共苦閥桿向上移動, 此閥為上展式放料閥。手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥 性能參數: 工作壓力1.6Mpa 工作介質為水, 油液體, 酸堿等 工作溫度為<=175 o C. 不銹鋼<=320 o C 碳鋼   主要零件材質: 零件名稱 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列 閥體/閥蓋 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB 閥桿 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB 閥瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB 墊片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304 螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA 螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

上展式放料閥連接尺寸： DN 上法蘭 上法蘭 下法蘭 密封座 D1 D2 D3 D4 D5 D6 25 115 80 115 85 - - 32 135 100 135 100 - - 40 145 110 145 110 80 60 50 165 125 160 125 85 70 65 180 145 180 145 130 85 80 195 160 195 160 135 95 100 215 180 215 180 160 130 125 245 210 245 210 160 140 150 280 240 280 240 185 165 200 335 295 335 295 / /
