產品型號：
|
HG5-89-2 |
|
產品名稱：
|

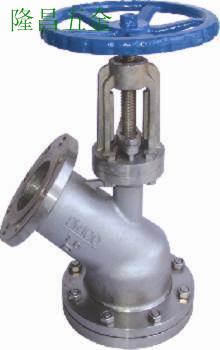

手動下展式放料閥 |
|
產品特點：
|
本閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用. 結構與原理: 該閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘?shù)攘慵M成，手輪順轉, 閥門關閉,閥桿向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥 |
|
性能參數(shù)
工作壓力1.6Mpa
工作介質為水, 油液體, 酸堿等
工作溫度為<=175 o C. 不銹鋼<=320 o C 碳鋼
主要零件材質
|
零件名稱
|
ZG1Cr18Ni9Ti系列
|
ZG00Cr18Ni10系列
|
ZG1Cr18Ni12MO 2 Ti系列
|
ZG00Cr17Ni14MO 2 系列
|
WCB系列
|
|
閥體/閥蓋
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
閥桿
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
閥瓣
|
ZG1Cr18Ni9Ti
|
ZG00Cr18Ni10
|
ZG1Cr18Ni12MO 2 Ti
|
ZG00Cr17Ni14MO 2
|
WCB
|
|
墊片
|
304+PTFE
|
304L+PTFE
|
316+PTFE
|
316L+PTFE
|
石墨+304
|
|
螺柱
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
45
|
下展式放料閥連接尺寸
|
DN
|
上法蘭
|
上法蘭
|
下法蘭
|
密封座
|
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
|
25
|
115
|
85
|
135
|
100
|
70
|
40
|
|
32
|
135
|
100
|
145
|
110
|
75
|
55
|
|
40
|
145
|
110
|
160
|
125
|
100
|
65
|
|
50
|
165
|
125
|
180
|
145
|
85
|
70
|
|
65
|
180
|
145
|
195
|
160
|
135
|
90
|
|
80
|
195
|
160
|
215
|
180
|
155
|
130
|
|
100
|
215
|
180
|
245
|
210
|
195
|
135
|
|
125
|
245
|
210
|
280
|
245
|
180
|
145
|
|
150
|
280
|
240
|
335
|
295
|
210
|
185
|
|
200
|
335
|
295
|
405
|
355
|
/
|
/
|
|
|
