一、概述

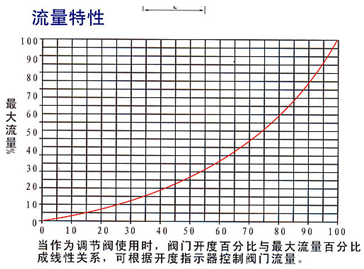

彈性座封偏心旋塞閥．是本司引進國際最新的設計理念和工藝技術，自行研發生產的新型旋塞閥。該閥的彈性座封結構，克服了傳統旋塞閥密封性能差且易銹蝕的缺陷，獨具的編心密封設計，較傳統旋塞閥大大降低了操作扭矩，且最大限度地減少了密封面的磨損，延長了閥門使用壽命。矩形直通流產，水頭損失小，流量調節線性佳。其優異的密封性和耐蝕性、理想的操作性能和長久的使用壽命，適用于城市污水、工業污水、泥漿及清水等工作環境，作為截流或調節裝置使用。
彈性座封偏心旋塞閥概述：
一、技術參數
公稱通徑DN：50～800mm
公稱壓力PN：1.0MPa
工作溫度：0～70℃
強度試驗壓力：1.5MPa
密封試驗壓力：1.1MPa
適用介質：污水、原水、清水、空氣、油（MBR）
驅動方式：把手式、傳動帽式、電動、氣動
二、主要零部件材料
|
閥體、閥蓋、壓蓋
|
旋塞
|
閥座
|
軸承
|
V型密封圈
|
|
球墨鑄鐵
|
球墨鑄鐵外包NBR或EPOM
|
純鎳、不銹鋼或特種材料
|
青銅或黃銅
|
NBR
|

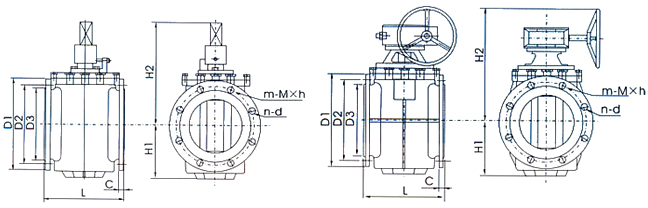

三、主要外形連接尺寸
|
DN
|
D1
|
D2
|
D3
|
C
|
n-d
|
m-M×n
|
L
|
H1
|
H2
|
|
PLVL型
|
PLVS型
|
PLVG型
|
PLVE型
|
PLVP型
|
|
50
|
165
|
125
|
99
|
19
|
4-Φ19
|
-
|
178
|
84
|
143
|
225
|
265
|
315
|
265
|
|
65
|
185
|
145
|
118
|
19
|
4-Φ19
|
-
|
190
|
93
|
143
|
225
|
265
|
315
|
265
|
|
80
|
200
|
160
|
132
|
19
|
4-Φ19
|
4-M16通孔
|
203
|
109
|
174
|
225
|
312
|
373
|
340
|
|
100
|
220
|
180
|
156
|
19
|
8-Φ19
|
-
|
229
|
128
|
174
|
225
|
312
|
373
|
340
|
|
125
|
250
|
210
|
184
|
19
|
8-Φ19
|
-
|
254
|
128
|
174
|
225
|
312
|
373
|
340
|
|
150
|
285
|
240
|
211
|
21
|
4-Φ23
|
4-M20 通孔
|
267
|
165
|
-
|
-
|
444
|
481
|
488
|
|
200
|
340
|
295
|
266
|
21
|
4-Φ23
|
4-M20 通孔
|
292
|
198
|
-
|
-
|
464
|
508
|
558
|
|
250
|
395
|
350
|
319
|
24
|
8-Φ23
|
4-M20深30
|
330
|
249
|
-
|
-
|
527
|
630
|
729
|
|
300
|
445
|
400
|
370
|
25
|
8-Φ23
|
4-M20深30
|
356
|
290
|
-
|
-
|
710
|
666
|
798
|
|
350
|
505
|
460
|
429
|
26
|
12-Φ23
|
4-M20深30
|
432
|
330
|
-
|
-
|
723
|
767
|
-
|
|
400
|
565
|
515
|
480
|
28
|
12-Φ29
|
4-M24深36
|
450
|
355
|
-
|
-
|
749
|
881
|
-
|
|
450
|
615
|
565
|
530
|
28
|
16-Φ28
|
4-M24深36
|
450
|
355
|
-
|
-
|
749
|
881
|
-
|
|
500
|
670
|
620
|
582
|
29
|
12-Φ28
|
8-M24深36
|
660
|
427
|
-
|
-
|
903
|
1015
|
-
|
|
600
|
780
|
725
|
682
|
30
|
12-Φ31
|
8-M27深40
|
762
|
567
|
-
|
-
|
1015
|
1202
|
-
|
|
700
|
895
|
840
|
794
|
32.5
|
16-Φ31
|
8-M27深40
|
865
|
633
|
-
|
-
|
1393
|
1351
|
-
|
|
800
|
1015
|
950
|
901
|
35
|
16-Φ34
|
8-M30深45
|
965
|
