產品名稱：
|

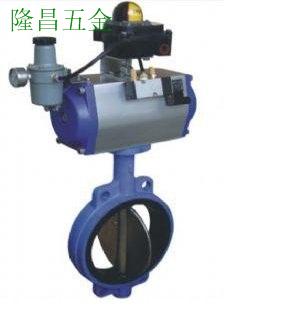

D671X氣動對夾式軟密封蝶閥 |
|
產品特點：
|
軟密封蝶閥適用于溫度≤120℃ 或≤150℃ ，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調作充量和截流介質的場合。 |
|
其主要特點為：
1、小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，90°回轉開啟迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零。
7、密封材料耐老化、耐腐蝕、可適用多種介質。
|
公稱通徑 DN(mm)
|
50-600
|
|
公稱壓力 PN(MPa)
|
0.6 |
1.0 |
|
公稱壓力 PS(MPa)
|
強度試驗
|
0.9 |
1.5 |
|
密封試驗
|
0.66 |
1.1 |
|
材料 \ 材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
蝶板
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
丁晴 乙丙 丁氟塑料
|
|
填料
|
丁晴 柔性三墨 V型橡膠墊
|
|
適用工況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28 ℃ -300 ℃
|
|
氣動裝置
|
型號
|
OBD 系列、 AW 系列等
|
|
氣源壓力
|
0.4-0.7MPa
|
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
|
GBT/12238
|
Gb12221
|
/
|
GB/T13927
|
GB13927
|
安裝尺寸表：
|
口徑
(mm)
|
尺寸 (mm)
|
氣動裝置型號 (僅供參考)
|
|
L
|
H
|
D(0.6)
|
D(1.0)
|
D(1.6)
|
Z-φD(0.6)
|
Z-φD(1.0)
|
Z-φD(1.6)
|
|
50
|
43
|
63
|
110
|
125
|
125
|
4-14
|
4-18
|
4-18
|
OBD50
|
|
65
|
46 |
70 |
130 |
145 |
145 |
4-14 |
4-18 |
4-18 |
OBD65 |
|
80
|
46 |
83 |
150 |
160 |
160 |
4-18 |
8-18 |
8-18 |
OBD65 |
|
100
|
52 |
105 |
170 |
180 |
180 |
4-18 |
8-18 |
8-18 |
OBD80 |
|
125
|
56 |
115 |
200 |
210 |
210 |
8-18 |
8-18 |
8-18 |
OBD80 |
|
150
|
56 |
137 |
225 |
240 |
240 |
8-18 |
8-22 |
8-22 |
OBD100 |
|
200
|
60 |
164 |
280 |
295 |
295 |
8-18 |
8-22 |
8-22 |
OBD100 |
|
250
|
68 |
206 |
335 |
350 |
355 |
12-18 |
12-22 |
12-22 |
OBD130 |
|
300
|
78 |
230 |
395 |
400 |
410 |
12-22 |
12-22 |
12-22 |
OBD160 |
|
350
|
78 |
248 |
445 |
460 |
470 |
12-22 |
16-22 |
12-26 |
AW13 |
|
400
|
102 |
289 |
495 |
515 |
525 |
16-22 |
16-26 |
12-26 |
AW17 |
|
450
|
114 |
320 |
550 |
565 |
585 |
16-22 |
20-26 |
16-26
|
AW17 |
|
500
|
128 |
343 |
600 |
620 |
650 |
20-22 |
20-26 |
20-26 |
AW17 |
|
600
|
154 |
413 |
705 |
725 |
770 |
20-26 |
20-26 |
20-26 |
AW20 |
|
|
