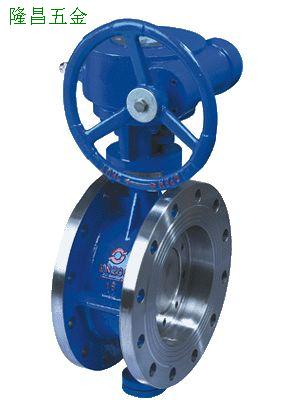

產品名稱：	D343H蝸輪傳動多層次金屬密封蝶閥
產品特點：	1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。 2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。 3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長． 4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。 5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

D343H蝸輪傳動多層次金屬密封蝶閥的詳細資料：

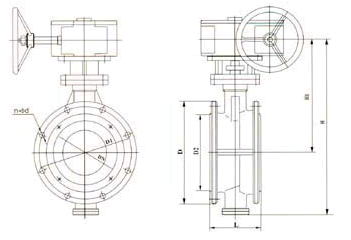

產品尺寸 主要技術參數 公稱通經DN（mm) 50～2000 公稱藥理PN（MPa) 0.6 1.0 1.6 2.5 密封試驗(MPa) 0.66 1.1 1.76 2.75 強度試驗(MPa) 0.9 1.5 2.4 3.75 適用溫度 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體 泄漏率 符合GB/T13927-92標準 驅動方式 蝸輪傳動、電動、氣動、液動   主要零部件材料 零件名稱 材料 閥體 WCB、合金鋼、不銹鋼、QT4500 蝶板 WCB、合金鋼、不銹鋼、QT4500 閥軸 2Cr13不銹鋼、合金鋼 密封圈 不銹鋼圈 填料 柔性石墨 采用標準 制造標準 JB/T 8527-97 法蘭標準 GB9113-2000 結構長度標準 GB12221-89 檢驗標準 GB/T 13927-92     D343H0/16/25/蝸輪傳動硬密封蝶閥主要外形連接尺寸 (單位:mm) 公稱通經(DN) 主要尺寸 法蘭尺寸和螺栓規格 1.0MPa 1.6MPa 2.5MPa L H1 H D D1 n-Фd D D1 n-Фd D D1 n-Фd 50 108 350 112 165 125 48 165 125 48 165 125 48 65 112 370 115 185 145 48 185 145 48 185 145 88 80 114 380 120 200 160 48 200 160 88 200 160 88 100 127 420 138 220 180 88 220 180 88 235 190 8-22 125 140 460 164 250 210 88 250 210 8-22 270 220 8-26 150 140 555 175 285 240 8-22 285 240 8-22 300 250 8-26 200 152 760 200 340 295 8-22 340 295 12-22 360 310 12-26 250 165 830 243 395 350 12-22 405 355 12-26 425 370 12-30 300 178 895 250 445 400 12-22 460 410 12-26 485 430 16-30 350 190 950 280 505 460 16-22 520 470 16-26 555 490 16-33 400 216 1190 305 565 515 16-26 580 525 16-30 620 550 16-36 450 222 1255 350 615 565 20-26 640 585 20-30 670 600 20-36 500 229 1305 380 670 620 20-26 715 650 20-33 730 660 20-36 600 267 1340 445 780 725 20-30 840 770 20-36 845 770 20-39 700 292 1520 480 895 840 24-30 910 840 24-36 960 875 24-42 800 318 1710 530 1015 950 24-33 1025 950 24-39 1085 990 24-48 900 330 1810 580 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48 1000 410 1960 650 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56 1200 470 2250 760 1455 1380 32-39 1485 1390 詢價單 管理入口| 返回頂部 ©2025 上海隆昌閥門五金機電有限公司 版權所有   技術支持：暖東云鍋爐信息網-鍋爐產業服務平臺   訪問量:18587
