GID電動真空蝶閥

用途和使用范圍：
  GID-系列電動真空蝶閥是在1.3×10^-5～3×10⁵Pa的真空系統中用來開啟或隔斷氣流的電動閥門。

主要性能：
● 漏率：≤1.3×10^-9Pa.M³/S；
● 適用壓力范圍：1.3×10^-5Pa～3×10⁵Pa；
● 工作溫度：氟橡膠-25℃～+150℃；
● 安裝位置：任意；
● 閥板兩側壓力差與閥開、關無關；
● 壽命：≥10000次。
GID-系列電動真空蝶閥的原理：
采用電動裝置旋轉900達到開和關的目的。

特點:
● 閥門能承受正壓力；
● 閥桿上下不竄動；

主要零件材料：
體、桿、板　　不銹鋼、碳鋼鍍鎳；
密封件　　　　氟橡膠、丁腈膠；

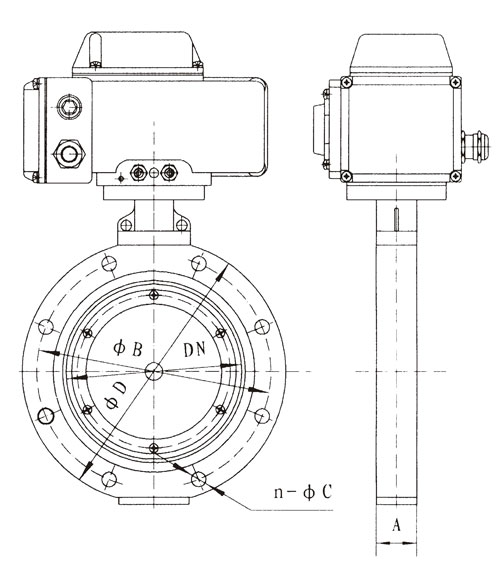

外形連接尺寸
真空標準：GB6070

型號	DN	D	D0	B	N	C	H	L	E
GID-32	32	90	70	22	4	9	225	157	139
GID-40	40	100	80	22	4	9	235	157	139
GID-50	50	110	90	22	4	9	245	157	139
GID-63	63	130	110	28	4	9	265	157	139
GID-80	80	145	125	28	8	9	280	157	139
GID-100	100	165	145	28	8	9	300	157	139
GID-125	125	200	175	34	8	11	345	157	139
GID-160	150	225	200	34	8	11	370	157	139
GID-200	200	285	260	40	12	11	470	207	147
GID-250	250	335	310	45	12	11	520	207	147
GID-320	300	425	395	50	12	14	630	256	181
GID-400	400	510	480	60	16	14	718	256	181
GID-500	500	610	580	70	16	14	865	256	181
GID-600	600	750	720	80	20	14	954	380	240
GID-800	800	920	890	100	24	14	1130	380	240
GID-1000	1000	1120	1090	120	32	14	1484	381	253
GID-1250	1250	1440	1404	150	36	19	1930	381	253

真空標準：JB919

型號	DN	D	D0	B	N	C	H	L	E
GID-32	32	78	64	22	4	7	213	157	139
GID-40	40	1858	70	22	4	7	221	157	139
GID-50	50	110	90	22	4	9	245	157	139
GID-63	63	125	105	28	4	9	260	157	139
GID-80	80	145	125	28	4	9	281	157	139
GID-100	100	170	145	28	4	12	306	157	139
GID-125	125	195	170	34	4	12	340	157	139
GID-150	150	220	195	34	8	12	365	157	139
GID-200	200	275	250	40	8	12	461	207	147
GID-250	250	330	300	45	8	14	516	207	147
GID-300	300	380	350	50	8	14	577	256	181
GID-400	400	500	465	60	8	18	705	256	181
GID-500	500	600	565	70	12	18	855	256	181
GID-600	600	710	670	80	12	20	934	380	240
GID-800	800	920	880	100	20	21	1130	380	240
GID-1000	1000	1140	1090	120	24	23	1494	381	253
