GI手動真空蝶閥
用途和使用范圍：
GI系列手動真空蝶閥是在1.3×10-5～3×105Pa的真空系統(tǒng)中用來開啟或隔斷氣流的閥門。
GI系列手動真空蝶閥的主要性能：
● 漏率：≤1.3×10-9Pa.M3/S;
● 適用壓力范圍：1.3×10-5Pa～3×105Pa;
● 工作溫度：氟橡膠-25℃～+150℃；
● 安裝位置：任意；
● 閥板兩側壓力差對閥門開、關無關；
● 壽命：≥10000次。
原理：
閥桿插入體內，閥板固定在閥桿上，轉動900達到開關目的。
特點:
● GI系列是經(jīng)過一系列改進過的蝶閥：
● 閥門能承受正壓力；
● 閥桿上下不竄動；
● 開、關有限位結構，閥板有鎖定裝置;
主要零件材料：
體、桿、板 不銹鋼、碳鋼鍍鎳；
密封件 氟橡膠、丁腈膠。

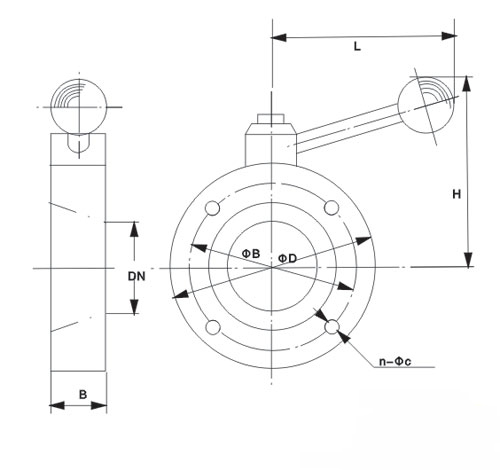

外形連接尺寸：
真空標準：GB6070
|
型號
|
DN
|
D
|
D0
|
B
|
N
|
C
|
H
|
L
|
|
GI-32
|
32
|
90
|
70
|
22
|
4
|
9
|
130
|
140
|
|
GI-40
|
40
|
100
|
80
|
22
|
4
|
9
|
140
|
155
|
|
GI-50
|
50
|
110
|
90
|
22
|
4
|
9
|
150
|
170
|
|
GI-63
|
63
|
130
|
110
|
28
|
4
|
9
|
170
|
190
|
|
GI-80
|
80
|
145
|
125
|
28
|
8
|
9
|
185
|
212
|
|
GI-100
|
100
|
165
|
145
|
28
|
8
|
9
|
206
|
242
|
|
GI-125
|
125
|
200
|
175
|
34
|
8
|
11
|
240
|
283
|
|
GI-160
|
150
|
225
|
200
|
34
|
8
|
11
|
265
|
320
|
|
GI-200
|
200
|
285
|
260
|
40
|
12
|
11
|
334
|
400
|
|
GI-250
|
250
|
335
|
310
|
45
|
12
|
11
|
384
|
473
|
|
GI-320
|
300
|
425
|
395
|
50
|
12
|
147
|
472
|
568
|
|
GI-400
|
400
|
510
|
480
|
60
|
16
|
14
|
560
|
700
|
真空標準：JB919
|
型號
|
DN
|
D
|
D0
|
B
|
N
|
C
|
H
|
L
|
|
GI-32
|
32
|
78
|
64
|
22
|
4
|
7
|
118
|
134
|
|
GI-40
|
40
|
85
|
70
|
22
|
4
|
7
|
125
|
147
|
|
GI-50
|
50
|
110
|
90
|
22
|
4
|
9
|
150
|
170
|
|
GI-63
|
63
|
125
|
105
|
28
|
4
|
9
|
165
|
187
|
|
GI-80
|
80
|
145
|
125
|
28
|
4
|
9
|
185
|
212
|
|
GI-100
|
100
|
170
|
145
|
28
|
4
|
12
|
210
|
244
|
|
GI-125
|
125
|
195
|
170
|
34
|
4
|
12
|
238
|
280
|
|
GI-150
|
150
|
220
|
195
|
34
|
8
|
12
|
263
|
317
|
|
GI-200
|
200
|
275
|
250
|
40
|
8
|
12
|
324
|
396
|
|
GI-250
|
250
|
330
|
300
|
45
|
8
|
14
|
378
|
467
|
|
GI-300
|
300
|
380
|
350
|
50
|
8
|
14
|
428
|
546
|
|
GI-400
|
400
|
500
|
465
|
60
|
8
|
18
|
