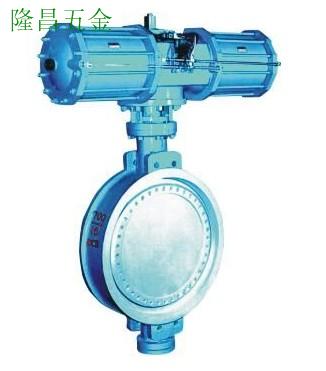

D673H、D643H氣動多層次金屬硬密封蝶閥
產品型號：D673H、D643H
產品名稱：氣動多層次金屬硬密封蝶閥
產品特點：氣動多層次金屬硬密封蝶閥,氣動多層次金屬硬密封蝶閥,氣動蝶閥產品廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。
D673H氣動多層次金屬硬密封蝶閥的詳細資料：
| D673H氣動多層次金屬硬密封蝶閥 |
產品概述：
D673H氣動多層次金屬硬密封蝶閥是一種（閥板）繞垂直于通道的固定軸旋轉的閥門，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，配用電-氣閥門定位器或電磁閥、空氣過濾減壓器、限位開關（閥位回訊器），可實現對工藝管路中流體介質的比例調節和二位切斷控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。廣泛適用于氣體、濁液體、濃漿液或灰粉、懸浮顆粒類等介質
產品特點：
1．氣動蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，啟閉迅速，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動閥板0~90°，就能快速的完成啟閉動作，結構簡單、體積小、重量輕、流阻小、流量系數大，密封性能好。調節范圍大。是自動化控制系統中儀表的執行單元；
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度（0-90°任意角度），具有較好的調節控制流量等參數。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
產品結構：
|
產品名稱
|
氣動蝶閥
|
|
作用形式
|
開關型 調節型
|
|
連接形式
|
法蘭式 對夾式 管螺紋式
|
|
結構形式
|
三維偏芯型
|
中線型結構
|
二偏芯型
|
三維偏芯型
|
|
|
多層次結構
|
|
彈性座結構
|
| 閥座密封形式 |
軟質密封、硬質合金密封
|
軟質密封
|
軟質密封、硬質合金密封
|

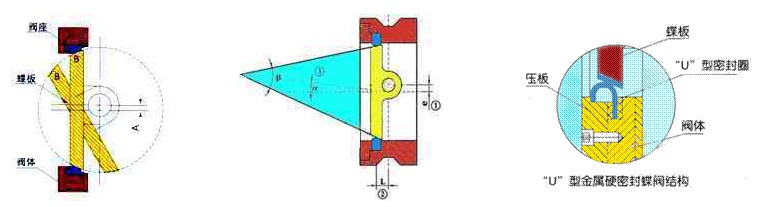

（a）。彈性座密封結構
彈性座密封結構，采用偏心蝶板安裝在閥桿上，其邊績?yōu)榍蛐巍㈠F形兩種，并與彈性密封圈相配合.密封圈做成L形和U形兩種，與蝶板密封面相吻合。密封副在介質壓力作用下，產生微小的彈性變形，從而實現密封。根據閥門的公稱通經，公稱壓力選擇其結構形式，根據承壓受力設計密封圈壁厚。

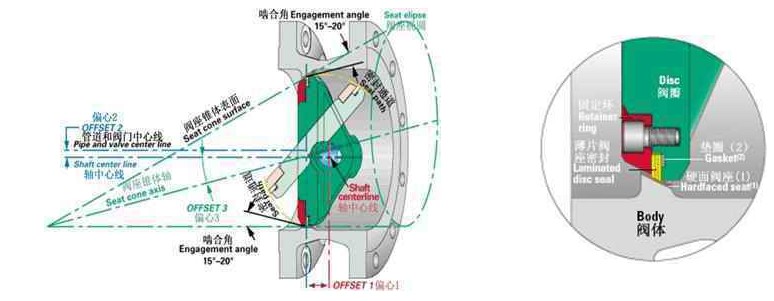

（b）。多層次密封結構
多層次密封結構，采用軟硬多疊層式金屬圈，將多疊層密封圈固定在蝶板上，使其不發生彎曲和移動，并有效避開了介質對疊層密封圈的直接沖刷，閥座密封面采用耐磨性能極佳的硬質合金焊條堆焊，從而提高了蝶閥的使用壽命。并具有金屬硬密封和彈性密封的雙重優點，無論在高溫或低溫情況下，均具有優良的密封性能。采用三維偏芯結構設計，閥座與蝶板幾乎無磨擦，具有越關越緊的密封功能。板構
（C）。中線型結構
中線型結構，由閥體、內襯里層（聚四氟乙烯或橡膠）和（不銹鋼閥板或鍍鉻鋼閥板）、閥軸組成，其介質流線型的結構設計近似于直線，調節性能好，密封結構為居中心線型密封，密封性能可靠達到雙向密封零泄漏，可以任意位置安裝。
|
|
氣動執行器
GT、DA、AW型角行程氣動執行機構是蝶閥的驅動裝置，由活塞式雙作用和單作用（彈簧復位式）兩種，由緊湊的雙（單）活塞齒輪、齒條式結構，嚙合精確、傳動平穩、輸出扭矩大，動作靈活穩定、重量輕、使用壽命長。（單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好
|
| GT型氣動執行器 |
DA型氣動執行器 |
AW型氣動執行器 |
|

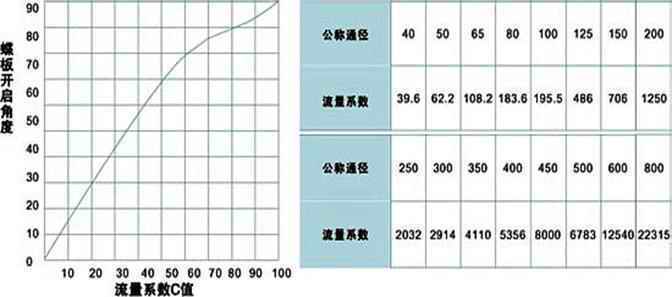

| 流量特性示意圖： |
|
主要技術參數和性能指標：
|
公稱通徑D（mm）
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
|
公稱壓力PN（MPa）
|
0.6、1.0、1.6、2.5
|
|
流量特性
|
近似等百分比（參見典型曲線圖）、直線特性、快開性
|
|
閥板轉角（度）
|
0°～90°（可調）
|
|
允許泄漏量
|
軟密封：O泄漏 硬密封：≤額定Cv×0.001%
|
軟密封：VI微氣泡級，硬密封：≤額定CV×0.065% |
|
允許壓差
|
≤公稱壓力值
|
|
作用形式
|
雙作用/單作用（彈簧復位式）
|
|
控制型式
|
二位切斷型/調節型
|
|
執行器
|
型 號
|
DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等
|
|
氣源壓力
|
凈化壓縮空氣（氮?dú)猓?.3-0.7MPa
|
|
調節型
|
輸入信號
|
電流信號：0～10mA、4～10mA 氣源信號20～100kPa
|
|
基本誤差
|
帶定位器≤±1.5%
|
|
回 差
|
帶定位器≤1.5%
|
|
死 區
|
帶定位器≤0.6%
|
|
可調節比
|
250:1
|
|
切斷型
|
回訊電壓
|
AC220V、AC110V、DC24V、
|
|
切斷時間
|
1-2S
|
3-5S |
7-18S |
20-30S |
附件的選用 （根據不同控制和要求可選擇下列附件）：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：手操機構
|
|
這要零件材料及適用溫度介質：
偏心型蝶閥：
|
|
公稱通徑mm
|
DN50-DN800
|
|
材料代號
|
C（WCB）
|
P（304）
|
R（316）
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥板
|
WCB或2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥座密封
|
增強聚四氟乙烯 、對位聚苯 、不銹鋼、硬質合金鋼密封
|
|
閥板密封
|
增強聚四氟乙烯 、對位聚苯 、各種橡膠、不銹鋼
|
|
填料
|
聚四氟乙烯 、柔性石墨
|
|
適用工況
|
適用介質
|
蒸汽、水、油品
|
硝酸堿類腐蝕性介質
|
醋酸類腐蝕性介質
|
|
適用溫度
|
聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃
|
中線型蝶閥：
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、碳鋼（WCB）、不銹鋼（304、316）
|
|
蝶板
|
灰鑄鐵、鍍鉻鋼、不銹鋼（304、316）
|
|
襯里材料
|
各種橡膠、聚四氟乙烯
|
|
閥桿
|
2Cr13、不銹鋼（304、316）
|
|
填料
|
橡膠O型圈、四氟乙烯V型圈、柔性石墨
|
軟密封或襯里材料選用和適用溫度：
|
材料品種
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯
|
氟橡膠
|
天然橡膠
|
氯丁橡膠
|
|
英語簡稱
|
NBR
|
EPDM
|
PTFE
|
VITON
|
NR
|
CR
|
|
型號代號
|
XA或JA
|
XB或JB
|
F或XC、
|
XE或JE
|
X1
|
X或J
|
|
耐最高溫度
|
93℃
|
150℃
|
232℃
|
204℃
|
85℃
|
82℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-268℃
|
-23℃
|
-20℃
|
-40℃
|
|
適用工作溫度
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-23~+150℃
|
-20~+85℃
|
0~+80℃
|
氣動執行器：
|
缸體
|
端蓋
|
活塞、齒條
|
O型密封圈
|
軸承墊圈、導環
|
|
鋁合金表面陽極化處理
|
鋁合金表面噴塑處理
|
鋁合金
|
丁睛橡膠=NBR70
|
塑料
|
|
工作環境溫度：-20~+90℃，適用介質：壓縮空氣、氮?dú)獾雀蓛簟⑶鍧嵅缓g性氣體。
|
產品應用
蝶閥
|
設計制造標準
|
法蘭尺寸標準
|
結構長度標準
|
檢驗試驗標準
|
|
GB/T12238-89
|
JB/T79-94 HG20592
|
GB12221-89
|
GB/T13927-89 JB/T9092-99
|
|
MSS-SP-68
|
ANSI B16.5
|
ISO5752-13
|
ZJB16006-90
|
|
JIS B2024
|
JIS B2212~2215
|
JIS B2002
|
JIS B2003
|
氣動執行器
|
執行器與閥門連接
|
四個或八個螺栓孔符合DIN/ISO5211標準，軸裝配孔符合DIN3337標準
|
|
執行器與控制閥及附件連接
|
符合VDI/VDE3845標準或NAMUR標準
|
|
| 外形尺寸 |
| |
中線型對夾式連接尺寸：
|
公稱通徑(DN)
|
L
|
D1
|
D
|
z-φd
|
H
|
H0
|
A
|
B
|
|
50
|
43
|
125
|
165
|
4-23
|
63
|
315
|
180
|
65
|
|
65
|
46
|
145
|
185
|
4-26.5
|
70
|
330
|
180
|
65
|
|
80
|
46
|
160
|
200
|
8-18
|
83
|
390
|
245
|
72
|
|
100
|
52
|
180
|
220
|
4-24.5
|
105
|
431
|
245
|
72
|
|
125
|
56
|
210
|
250
|
4-23
|
115
|
455
|
245
|
72
|
|
150
|
56
|
240
|
285
|
4-25
|
137
|
515
|
224
|
120
|
|
200
|
60
|
295
|
340
|
4-25/23
|
164
|
720
|
350
|
93
|
|
250
|
68
|
350/355
|
395
|
4-29
|
206
|
800
|
550
|
350
|
|
300
|
78
|
400/410
|
445
|
4-29
|
230
|
860
|
600
|
350
|
|
350
|
78
|
460/470
|
505
|
4-30
|
248
|
883
|
600
|
| |
