帶鎖三片式內螺紋球閥
| 性能規范Specifications |
Nominal pressure:PN1.6,2.5,4.0,6.4MPa
|
| |
Strength testing pressure:PT2.4,3.8,6.0,9.6,MPa |
| 公稱壓力:PN1.6,2.5,4.0,6.4MPa |
Seat testing pressure(low pressure):0.6MPa |
| 強度試驗壓力：PT2.4,3.8,6.0,9.6,MPa |
Applicable media: |
|
|
| 低壓氣密封試驗壓力：0.6MPa |
Q11F-(16-64)C Water.Oil.Gas |
|
| 適用介質：Q11F-(16-64)C 水，油品，氣 |
Applicable temperature:-29～280℃ |
|
| 適用溫度：-29～280℃ |
Applicable media: |
|
|
| 適用介質：Q11F-(16-64)P 硝酸類 |
Q11F-(16-64)P Nitric acid |
|
| Q11F-(16-64)R 醋酸類 |
Q11F-(16-64R Acetic acid |
|
| 適用溫度：-40～280℃ |
Applicable temperature:-40～280℃ |
主要零件材料Materials of main parts
|
零件名稱
Description of parts
|
Q11F-(16-64)C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
聚四氟乙烯Polytetrafluorethylene(PTEE) |
|
|
聚四氟乙烯Polytetrafluorethylene(PTEE) |

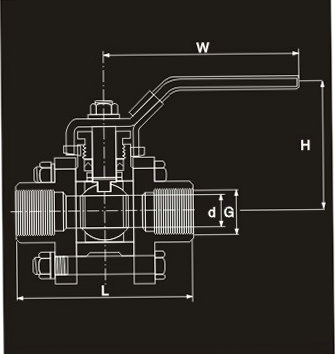

主要外形尺寸Main outer size
| DN |
G |
d |
L |
H |
W |
| 8 |
1/4" |
10 |
65 |
50 |
90 |
| 10 |
3/8" |
12 |
65 |
50 |
90 |
| 15 |
1/2" |
15 |
70/75/61 |
55 |
100 |
|
20
|
3/4" |
20 |
80/80/69 |
60 |
120 |
| 25 |
1" |
25 |
90/90/80 |
70 |
140 |
| 32 |
1¼" |
32 |
110/110/96 |
82 |
140 |
| 40 |
1½" |
38 |
120/120/104 |
90 |
180 |
| 50 |
2" |
50 |
140/140/125 |
105 |
200 |
| 65 |
2½" |
64 |
160/185 |
120 |
220 |
| 80 |
3" |
78 |
180/205 |
132 |
240 |
| 100 |
4" |
100 |
215/240 |
160 |
300 |
|
