PN1.06pa

L

150

150

180

200

220

240

260

280

320

380

440

500

PN2.5pa

L1

75

75

90

100

110

120

130

140

160

190

220

275

PN4.0pa

H

90

90

102

115

135

140

155

185

210

275

305

335

CLASS150

W

140

140

155

250

250

350

350

420

700

1000

1300

1800

PN1.6pa

凸面

BQ445F-16C

BQ445F-16P

BQ445F-16CF8

BQ445F-16CF3

BQ445F-16R

BQ445F-16CF8

BQ445F-16R3

PN2.5pa

光滑面

BQ445F-25

BQ445F-25P

BQ445F-25CF8

BQ445F-25CF3

BQ445F-25R

BQ445F-25CF8

BQ445F-25R3

PN4.0pa

凹凸面

BQ445F-40

BQ445F-40P

BQ445F-40CF8

BQ445F-40CF3

BQ445F-40R

BQ445F-40CFR8

BQ445F-40R3

CLASS150

凸面

BQ445F-150（Lb）C

BQ445F-150（Lb）P

BQ445F-150（Lb）P8

BQ445F-150（Lb）P3

BQ445F-150（Lb）R

BQ445F-150（Lb）R8

BQ445F-150（Lb）R3

主要零件材料

閥體

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG18Ni12Mo2T

CF8M(316)

CF8M(316L)

球體、閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni9(304)

00Cr19Nill(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2(316)

0Cr17Ni12Mo2(316L)

密封圈

聚四氟乙烯　對位聚笨

填料、墊圈

V型聚四氟乙烯　柔性石墨環　聚四氟乙烯片　柔性石墨復合墊

適用
工況

適用介質

重油、膠類等

硝酸腐蝕性介質

強氧化性介質

醋酸等腐蝕性介質

尿素等腐蝕性介質

適用溫度

-28~300℃

應用
規范

法蘭尺寸

JB79-59、SH3406、GB9113、HG20597-97　ANS1 B16.5　JIS B2212-2214

體驗試驗按

GB/T13927-89　JB/T9092-99

其余制造規范均按本廠標準

備注

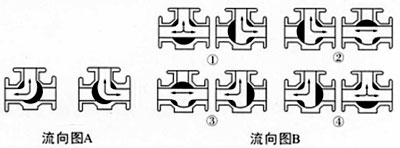

三通球閥一般采用兩面閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即 BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編制方法》填寫相應的要求代號。
