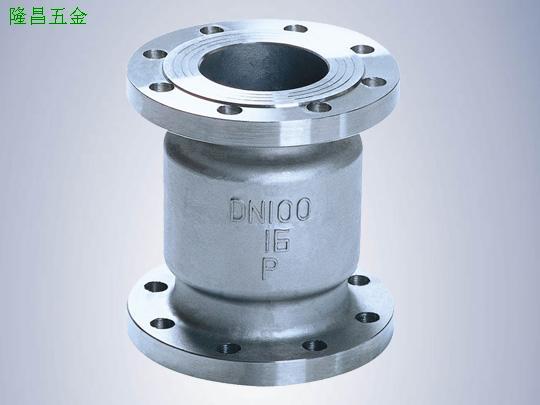

H41X-10/16節能消聲止回閥

名稱：節能消聲止回閥	型號：H41X-10/16
公稱通徑：DN40-DN600	設計標準：
公稱壓力：PN10/16	結構長度：GB/T12221-2005
適用介質：水、油、氣等	閥體法蘭標準：GB/T17241.6-98
適用溫度：-10°C-90°C	試驗檢驗標準：GB/T13927

主要零部件材質Main Spare Part Material Quality
名稱	閥體	密封圈	彈簧	閥蓋環
材料	鑄鐵或不銹鋼	定睛橡膠NBR	不銹鋼1Cr18Ni9Ti	球墨鑄鐵或碳鋼

主要外形尺寸及連接尺寸 Outline Dimensions and Connection Dimensions
DN(mm)	L	D		K		Z-d
		PN10	PN16	PN10	PN16	PN10	PN16
40	100	145	145	110	110	4-18	4-18
50	100	160	160	125	125	4-18	4-18
65	120	180	180	145	145	4-18	4-18
80	145	195	195	160	160	8-18	8-18
100	160	215	215	180	180	8-18	8-18
125	180	245	245	210	210	8-18	8-18
150	210	280	280	240	240	8-22	8-22
200	230	335	335	295	295	8-22	12-22
250	250	390	405	350	355	12-22	12-26
300	300	440	460	400	410	12-22	12-26
350	350	500	520	460	470	16-22	16-26
400	405	565	580	515	525	16-26	16-30
450	430	615	640	565	585	20-26	20-30
500	450	670	715	620	650	20-26	20-33
600	510	780	840	725	770	20-30	20-36
