安裝與使用：EI型自動沖洗排污過濾器宜安裝在直角彎管上，EII型自動排污過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外殼上箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程?？杀１瞄y使用延長壽命等優點。
ZPG形
自動反沖洗水過濾器
ZPH-L型自動反沖洗排污過濾器宜安裝在直角彎管上，ZPG-I型自動反沖洗排污過濾器宜水平或垂直安裝，直通式當垂直安裝時，水流方向應該是自上而下，安裝時應注意外客上箭頭方向必須與水流方向一致，正常運行時，蝶閥處于開啟狀態，當需要排污時，關閉蝶閥，打開排污閥直至排出水質變清為止，開啟蝶閥，即完成排污過程?？杀１瞄y使用延長壽命等優點。
規格與型號

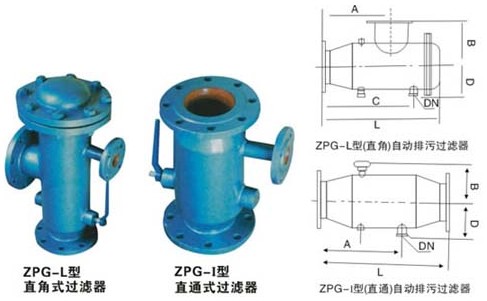

ZPG-L型（直角式）自動排污過濾器
|
型號
|
L
|
A
|
B
|
C
|
D
|
排污口
（DN）
|
|
ZPG-L-40
|
320
|
170
|
80
|
226
|
90
|
15*
|
|
ZPG-L-50
|
350
|
185
|
90
|
244
|
100
|
15*
|
|
ZPG-L-65
|
380
|
200
|
100
|
270
|
120
|
20*
|
|
ZPG-L-80
|
445
|
230
|
110
|
310
|
140
|
25*
|
|
ZPG-L-100
|
536
|
265
|
160
|
365
|
130
|
32*
|
|
ZPG-L-125
|
624
|
315
|
190
|
440
|
200
|
40
|
|
ZPG-L-150
|
728
|
375
|
220
|
510
|
230
|
50
|
|
ZPG-L-200
|
884
|
500
|
260
|
670
|
280
|
65
|
|
ZPG-L-250
|
1120
|
625
|
310
|
830
|
330
|
80
|
|
ZPG-L-300
|
1310
|
750
|
350
|
1000
|
380
|
100
|
|
ZPG-L-350
|
1514
|
875
|
4100
|
1180
|
450
|
125
|
|
ZPG-L-400
|
1730
|
1000
|
470
|
1350
|
480
|
150
|
|
ZPG-L-450
|
1896
|
1125
|
510
|
1500
|
500
|
150
|
|
ZPG-L-500
|
2080
|
1250
|
550
|
1680
|
580
|
150
|
|
ZPG-L-600
|
2490
|
1500
|
650
|
2000
|
650
|
200
|
|
ZPG-L-700
|
2680
|
1600
|
680
|
2150
|
700
|
200
|
|
ZPG-L-800
|
2880
|
1750
|
700
|
2300
|
820
|
200
|
|
ZPG-L-900
|
3150
|
1850
|
800
|
2480
|
880
|
200
|
|
ZPG-L-1000
|
3370
|
2000
|
900
|
2675
|
920
|
250
|
|
ZPG-L-1100
|
3610
|
2100
|
1000
|
2900
|
960
|
250
|
|
ZPG-L-1200
|
3850
|
2250
|
1100
|
3050
|
1040
|
250
|
|
ZPG-L-1500
|
4470
|
1800
|
1200
|
3800
|
1400
|
250
|
單位（mm）
|
型號
|
L
|
A
|
B
|
D
|
|
|
ZPG-I-40
|
245
|
185
|
63
|
90
|
15*
|
|
ZPG-I-50
|
255
|
190
|
70
|
100
|
15*
|
|
ZPG-I-65
|
270
|
195
|
83
|
120
|
20*
|
|
ZPG-I-80
|
320
|
232
|
96
|
140
|
25*
|
|
ZPG-I-100
|
350
|
260
|
128
|
130
|
32*
|
|
ZPG-I-125
|
438
|
326
|
162
|
200
|
40
|
|
ZPG-I-150
|
525
|
390
|
189
|
230
|
50
|
|
ZPG-I-200
|
700
|
520
|
220
|
280
|
65
|
|
ZPG-I-250
|
875
|
650
|
255
|
330
|
80
|
|
ZPG-I-300
|
1050
|
780
|
294
|
380
|
100
|
|
ZPG-I-350
|
1200
|
885
|
331
|
450
|
125
|
|
ZPG-I-400
|
1400
|
1040
|
377
|
480
|
150
|
|
ZPG-I-450
|
1550
|
1145
|
420
|
500
|
150
|
|
ZPG-I-500
|
1700
|
1250
|
462
|
580
|
150
|
|
ZPG-I-600
|
2000
|
1460
|
537
|
650
|
200
|
|
ZPG-I-700
|
2280
|
1720
|
607
|
700
|
200
|
|
ZPG-I-800
|
2500
|
1900
|
685
|
820
|
200
|
|
ZPG-I-900
|
2800
|
2180
|
785
|
880
|
200
|
|
ZPG-I-1000
|
3120
|
2470
|
860
|
920
|
250
|
|
ZPG-I-1100
|
3450
|
2780
|
915
|
960
|
250
|
|
ZPG-I-1200
|
3700
|
3000
|
965
|
1040
|
250
|
|
ZPG-I-1500
|
4470
|
3650
|
1220
|
1400
|
250
|
注意：a) 所用連接法蘭尺寸按GB4216-84；
b) “*”號螺紋連接；
c) 可根據用戶需要訂制非標準流量的產品和工作壓力更高的產品。
訂貨需知：1 ：定貨時請注明產品尺寸，操作壓力，濾芯材質,過濾介質及過濾精度.
2 ：當需要其他標準法蘭,材質及操作壓力時請在定貨時注明
