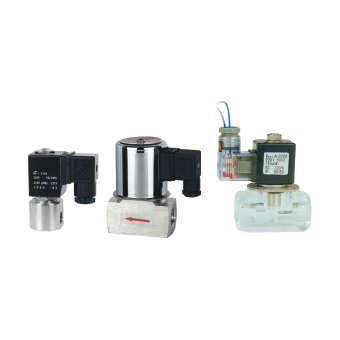

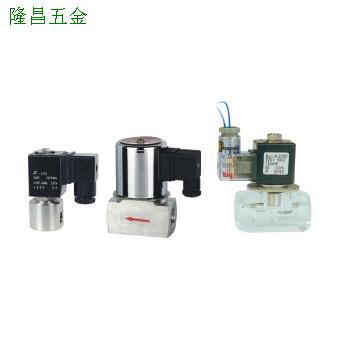

ZCT不銹鋼系列二位二通電磁閥<常閉型>
二位二通常閉型電磁閥,斷電關閉,通電打開
閥體材質為不銹鋼,有機玻璃,銅(定制)
最大耐壓力12kgf/cm2 環境溫度,0℃～65℃(F級)、0℃～80℃(H級)
按閥上所標流向箭頭,可任意安裝;為增強使用壽命,最好線圈向上,水平安裝
電壓:AC220V/230V/240V/110V/24V 50/60HZ DC24V/12V +10%到-10%允許波動
密封件采用聚四氟乙烯材料(Teflon),以適用不同流體的開關控制
φ3mm電磁閥,線圈可配德國原裝NASS線圈
常規備貨:AC220V 50/60HZ DC24V
密封采用VITON
ZCT不銹鋼系列二位二通電磁閥〈常閉型〉
型號規格表
接管
口徑 |
流量
通徑
mm |
CV值 |
壓力差（Kgf/cm2)
|
最大
流體
溫度 |
線圈
配置 |
功率 |
線圈
等級 |

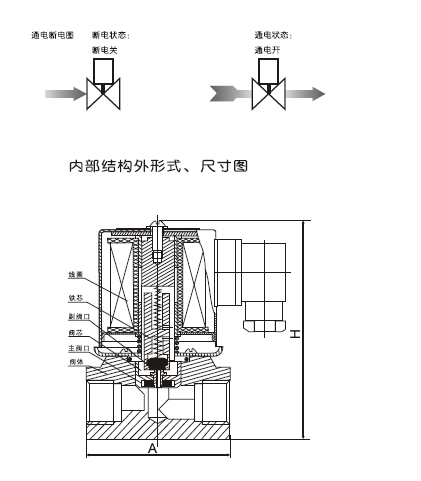

外行尺寸
長×寬×高
A×B×H
|
重量
KG |
訂貨型號
以下表中
電壓為
220VAC
50/60HZ
|
| 最大工作壓力 |
VA
AC220V
|
W
DC24V
|
最小
壓力 |
空氣
瓦斯 |
水、熱水液體 |
輕油 |
蒸汽
AC/DC |
| AC |
DC |
AC |
DC |
AC |
DC |
| 1/8” |
3 |
0.23 |
0 |
13 |
10 |
13 |
10 |
10 |
7 |
3 |
130 |
D |
22 |
13 |
F |
30×30×82 |
0.36 |
ZCT1DF02V5A03 |
| 1/4” |
3 |
0.23 |
0 |
13 |
10 |
13 |
10 |
10 |
7 |
3 |
130 |
D |
22 |
13 |
F |
35×35×82 |
0.36 |
ZCT1DF02V5B03 |
| 4 |
0.6
|
0 |
7 |
7 |
7 |
7 |
5 |
5 |
3 |
130 |
D |
22 |
13 |
F |
50×30×82 |
0.8 |
ZCT1DF02V5B04 |
| 3/8” |
4 |
0.6 |
0 |
7 |
7 |
7 |
7 |
5 |
5 |
3 |
130 |
D |
22 |
13 |
F |
50×30×82 |
0.8 |
ZCT1DF02V5C04 |
| 6 |
0.9 |
0 |
6 |
6 |
6 |
6 |
6 |
6 |
5 |
155 |
A |
19.8 |
12.5 |
H |
50×30×82 |
0.7 |
ZCT1AH02V5C06 |
| 1/2” |
6 |
0.9 |
0 |
6 |
6 |
6 |
6 |
6 |
6 |
5 |
155 |
A |
19.8 |
12.5 |
H |
50×30×82 |
0.7 |
ZCT1AH02V5D06 |
| 10 |
1.5 |
0.1 |
10 |
10 |
10 |
10 |
7 |
7 |
5 |
155 |
A |
19.8 |
22 |
H |
70×38×110 |
1.2 |
ZCT1AH02V5D10 |
| 10 |
1.5 |
0 |
2.5 |
1.5 |
2.5 |
1.5 |
2 |
1 |
|
130 |
D |
19.8 |
22 |
F |
70×38×110 |
1.2 |
ZCT1DF02V5D10 |
| 3/4” |
15 |
4.5 |
0.1 |
10 |
10 |
10 |
10 |
7 |
7 |
5 |
155 |
A |
19.8 |
22 |
H |
80×40×115 |
1.3 |
ZCT1AH02V5E15 |
| 15 |
4.5 |
0 |
1.5 |
1 |
1.5 |
1 |
1 |
1 |
|
130 |
D |
19.8 |
22 |
F |
80×40×115 |
1.3 |
ZCT1DF02V5E15 |
| 1” |
15 |
4.5 |
0.1 |
10 |
10 |
10 |
10 |
7 |
7 |
5 |
155 |
A |
19.8 |
22 |
H |
80×40×115 |
1.2 |
ZCT1AH02V5G15 |
| 15 |
4.5 |
0 |
1.5 |
1 |
1.5 |
1 |
1 |
1 |
|
130 |
D |
19.8 |
22 |
F |
80×40×115 |
1.2 |
ZCT1DF02V5G15 |
ZCT二位二通常閉型有機玻璃電磁閥〈常閉型〉
型號規格
接管
口徑 |
流量
通徑
mm |
CV值 |
壓力差（Kgf/cm2)
|
最大
流體
溫度 |
線圈
配置 |
功率 |
線圈
等級
|
外行尺寸
長×寬×高
A×B×H
|
重量
KG
|
訂貨型號
以下表中
電壓為
220VAC
50/60HZ
|
| 最大工作壓力 |
VA
AC220V
|
W
DC24V
|
最小
壓力 |
空氣
瓦斯 |
水、熱水液體 |
| AC |
DC |
AC |
DC |
| 1/8” |
3 |
0.23 |
0 |
10 |
10 |
10 |
10 |
80 |
D |
22 |
13 |
F |
30×30×82 |
0.25 |
ZCT1DF02V9A03 |
| 1/4” |
3 |
0.23 |
0 |
10 |
10 |
10 |
10 |
80 |
D |
22 |
13 |
F |
35×35×82 |
0.25 |
ZCT1DF02V9B03 |
| 3/8” |
6 |
0.6
|
0 |
6 |
6 |
6 |
6 |
80 |
D |
33 |
32 |
F |
50×30×82 |
0.4 |
ZCT1DF02V9B06 |
|
1/2”
|
6 |
0.6 |
0 |
6 |
6 |
6 |
6 |
80 |
D |
33 |
32 |
F |
50×30×82 |
0.4 |
ZCT1DF02V9C06 |
| 3/4” |
10 |
1.5 |
0.1 |
10 |
10 |
10 |
10 |
80 |
D |
19.8 |
22 |
F |
80×40×98 |
0.55 |
ZCT1DF02V9D10 |
| 1” |
15 |
4.5 |
0.1 |
10 |
10 |
10 |
10 |
80 |
D |
19.8 |
22 |
F |
80×40×98 |
0.55 |
ZCT1DF02V9E15 |
電磁閥訂貨型號說明
| 序號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
| 電磁閥的種類 |
控制方式 |
線圈配置形式 |
線圈等級 |
電壓 |
密封材料 |
閥體材料類型 |
連接（G） |
流量通徑（mm） |
其它選配 |
| 例如 |
ZCT |
1 |
A |
H |
02 |
V |
5 |
D |
10 |
|
| |
|
代號：1：常閉 |
代號：
A=金屬
罩殼配
DIN標準接線
盒線圈
D=DIN標
準接線盒
塑封線圈
φ3mm可配
S：
德國
NASS
線圈
|
F=
F級
H=
H級
|
代號：
02=220VAC
230VAC
50/60HZ
01=110VAC
120VAC
50/60HZ
13=DC24V
12=DC12V
其它電壓
請咨詢公司
|
V=
VITON
氟橡膠
T=
Teflon
四氟塑料
|
5=不銹鋼
9=有機玻璃
|
代號：A=1/8”
B=1/4”
B=1/4”
C=3/8”
C=3/8”
D=1/2”
D=1/2”
E=3/4”
G=1”
A=1/8”
B=1/4”
C=3/8”
D=1/2”
D=1/2”
E=3/4”
|
03=3.0
04=4.0
06=6.0
10=10.
15=15.
03=3.0
06=6.0
10=10.
15=15.
|
L=
指示燈
N：螺紋連接
美標NPT
|
