產品介紹

1.大排量的中高壓蒸汽疏水閥，精確的平衡雙閥座實現小體積大排量，適用于中大型工藝設備、過熱和高溫、高壓設備。
2.內置自動排空氣裝置，能排不凝結氣體，有效解決氣阻現象，提高設備啟動效率。
3.即使凝結水負荷變化時，也能連續排除凝結水，確保工藝所需溫度。
4.平衡雙閥座的兩個閥片，受力面積相同，方向相反，減輕閥座臨界開啟力量，實現小體積大排量。
5.閥座設計位于水面下，形成水封，即使低負荷工況下也不會泄漏蒸汽。
6.可在線更換內件和在線清理雜質，維護方便。

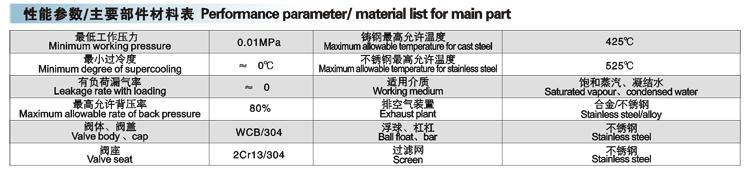

主要性能和零部件

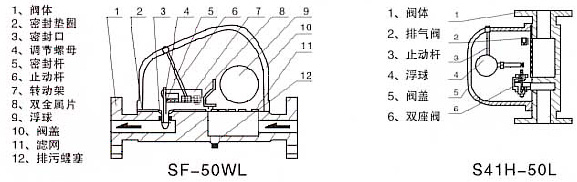

名稱及材料
1.閥蓋:鑄鋼
2.閥體:鑄鋼
3.雙金屬片排氣組件:不銹鋼
4.杠桿連接桿:不銹鋼
5.浮球:不銹鋼
6.排污螺塞:碳鋼
7.杠桿:不銹鋼
8.閥座:不銹鋼
9.上閥芯:不銹鋼
10.螺母:不銹鋼
11.閥芯連接桿:不銹鋼
12.下閥芯:不銹鋼
13.隔板:不銹鋼
14.閥蓋墊圈:不銹鋼
15.螺栓:不銹鋼

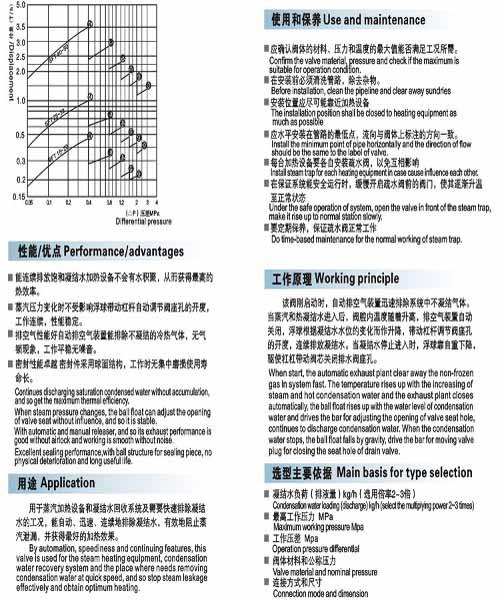

工作原理

1、當設備剛啟動時，疏水閥是涼的，雙金屬片處于平展狀態，閥口（A）開放，連續排放出初始空氣，實現快速啟動。


2、當冷凝水進入疏水閥時，空氣從閥口（A）排出，杠桿浮球隨冷凝水液位上升，雙閥座設計能使冷凝水從閥口（B）迅速排出。

3、當熱凝水及蒸汽進入疏水閥時，雙金屬片隨著溫度的升高開始彎曲變形，帶動閥芯關閉閥口（A），杠桿浮球隨凝結水液位調節閥口（B），排出熱凝水。


4、當凝結水停止進入疏水閥時，杠桿浮球隨液位下降關閉閥口（B），由于閥口（B）總是在凝結水液位以下，形成水封，無蒸汽泄漏。

SF-WF杠桿浮球式蒸汽疏水閥詳細表：
