如何選擇復合式排氣閥的口徑：
1.在管路中較高的成個點上，分別計算出其最大的排氣（或吸氣量）。
A.如由泵浦送水量計算：（吸）排氣閥C.F.S.=GPM of PUMP/449 （英制）CMH of PUMP(公制)。
B.如由重力計算：（吸）排氣閥C.F.S.=0.08666（SD5）1/2 （英制）或CMH=8.83（SD5）1/2（公制）S=斜率D=管路直徑。
2.如果考慮最大排氣量，一般復合式排氣閥（FKPQ42X）於進口壓力4psi（0.028Mpa）時， 即可將管內空氣在塞頭關閉前，將管內空氣排完，由1a或1b計算出的最大排氣量與4psi為參考點，於性能曲線圖查表，即可得到適當的FKPQ42X口徑。
3.如果考慮最大吸氣量時，一般管內負壓產生且超過5psi(0.03Mpa)以上時，才有可能破管，此時可由1a或1b計算出最大吸氣量與5psi為參考點，於性能曲線圖查表，即可得到適當的FKPQ42X口徑。
4.由2和3項比較，其中較大的口徑，即為我們所需的口徑。
5.如不考慮負壓產生而造成管路破裂時，可直接采用下表選擇適當FKPQ42X口徑，且管內水流速在1.2~2.4m/sec之間，亦可采用下表選擇FKPQ42X口徑。
|
口徑
|
1”
|
2”
|
3”
|
4”
|
6”
|
8”
|
10”
|
12”
|
14”
|
16”
|
|
管道口徑mm
|
0~350
|
220~740
|
650~1600
|
1300~3100
|
3500~7500
|
7300~75000
|
7300~15000
|
14000~31000
|
19000~42000
|
27000~59000
|

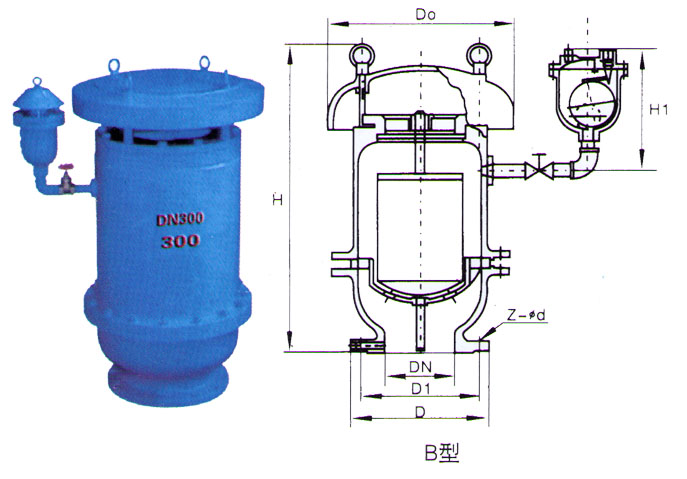

FKPQ42X復合式排氣閥外形、法蘭尺寸表
|
公稱通徑
|
D
|
D1
|
L
|
L1
|
H
|
Z
|
∮d
|
|
150
|
285
|
240
|
535
|
356
|
517
|
8
|
23
|
|
200
|
340
|
295
|
635
|
430
|
608
|
8
|
23
|
|
|
|
|
|
|
|
|
|
|
250
|
395
|
350
|
550
|
850
|
375
|
12
|
23
|
|
300
|
445
|
445
|
725
|
1100
|
375
|
12
|
23
|
|
400
|
565
|
565
|
1034
|
1350
|
375
|
16
|
28
|
|
500
|
670
|
670
|
1034
|
1350
|
375
|
20
|
28
|
|
|
