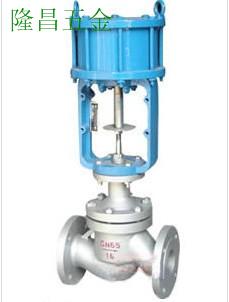

ZSP(N)C型氣動活塞切斷閥概述：
ZSP NC型氣動活塞常溫、中溫切斷閥，由氣動活塞執行機構和切斷機械組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
一、型號、規格
|
型號
|
常溫型
硬密封
|
常溫型
軟密封
|
中溫型
硬密封
|
常溫型硬密
封帶手輪
|
常溫型軟密封帶手輪
|
中溫型硬密封帶手輪
|
|
型
號
|
ZSP NC1-（16/64）B K
|
ZSP NC2-（16/64）B K
|
ZSP NC1-（40/64）B KG
|
ZSPC1-（16/64）B K
|
ZSPC2-（16/64）B K
|
ZSPC1-（40/64）B K
|
|
規格
|
DN20-200
|
二、主要技術參數和性能指標
1、 切斷機構主要技術參數
|
公稱壓力mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
125
|
260
|
350
|
540
|
|
公稱壓力MPa
|
1.6；4.0；6.4
|
|
行程mm
|
10
|
16
|
25
|
30
|
40
|
60
|
|
流量特性
|
快開
|
|
介質溫度℃
|
軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型）
|
| 法蘭尺寸、型式 |
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 |
|
閥體材質
|
ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti
|
|
閥座、閥芯材質
|
1Cr18NI9；0Cr18Ni12Mo2Ti
|
|
上閥蓋型式
|
普通式（常溫型）；熱片式（中溫型）
|
注可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。
2、執行機構主要技術參數與切斷機構匹配關系
|
公稱通徑mm
|
執行機構型號
|
氣缸直徑mm
|
行程mm
|
進氣孔螺紋
|
備注
|
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
常溫型
|
中溫型
|
ZSP：單作用
ZSP：雙作用 |
|
20
|
ZSPA B-1
|
ZSPA B-1
ZSN-1
|
150
|
150
|
10
|
M16×1.5
|
M16×1.5
|
|
25
|
|
40
|
ZSPA B-2
ZSN-1
|
200
|
16
|
|
50
|
|
65
|
ZSPA B-2
|
ZSPA B-3
ZSN-2
|
200
|
300
|
25
|
M20×1.5
|
|
80
|
|
100
|
30
|
|
150
|
ZSPA B-3
|
ZSPA B-4
ZSN-3
|
300
|
400
|
40
|
M20×1.5
|
M24×2
|
|
200
|
60
|
3、性能指標
|
公稱壓力mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
閥座直徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
軟密封泄漏量
|
水試
△P=△Pmax mlmin
|
0
|
|
氣試
△P=0.35MPa 氣泡數/min
|
1
|
1
|
2
|
3
|
4
|
6
|
11
|
18
|
27
|
45
|
|
硬密封泄漏量
|
水試MPa
|
4.0
|
3.0
|
|
ml/min
|
0.24
|
0.30
|
0.38
|
0.48
|
0.60
|
0.78
|
0.96
|
1.2
|
1.125
|
1.35
|
1.8
|
|
氣試
△P=0.35MPa ml/min
|
23.3
|
29.2
|
37.3
|
46.7
|
58
|
75.8
|
93.3
|
116.7
|
145.8
|
175
|
233.3
|
|
切斷時間S
|
0.5
|
1
|
1.5
|
2
|
3
|
4
|
|
額定行程偏差%
|
±6
|
4、允許壓差
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
氣缸直徑mm
|
150
|
200
|
300
|
400
|
|
氣
源
壓
力
KPa
|
500
|
允
許
壓
差
|
整機
氣關式
|
流開
|
4.0
|
4.0
|
2.6
|
2.2
|
3.8
|
2.6
|
2.0
|
1.95
|
1.59
|
|
流關
|
4.0
|
4.0
|
4.0
|
3.1
|
3.1
|
3.2
|
1.6
|
2.0
|
1.63
|
|
整機氣開式
|
流開
|
4.0
|
3.0
|
2.1
|
1.7
|
1.7
|
1.1
|
0.9
|
0.52
|
0.43
|
|
流關
|
4.0
|
4.0
|
4.0
|
4.0
|
4.0
|
3.6
|
2.7
|
3.4
|
2.2
|
外形尺寸
|
公稱通徑DN
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
L
|
PN
MPa
|
1.6
|
194
|
197
|
235
|
267
|
292
|
317
|
368
|
500
|
635
|
|
4.0
|
650
|
|
6.4
|
206
|
210
|
251
|
286
|
311
|
337
|
394
|
520
|
650
|
|
H
|
65
|
70
|
85
|
90
|
100
|
105
|
125
|
170
|
205
|
|
不帶手輪
|
H1
|
常溫型
|
445
|
455
|
485
|
485
|
605
|
605
|
620
|
962
|
988
|
|
中溫型
|
596
|
606
|
636
|
636
|
770
|
770
|
785
|
1178
|
1226
|
|
帶手輪
|
H1
|
常溫型
|
630
|
640
|
670
|
670
|
790
|
790
|
805
|
1087
|
1113
|
|
中溫型
|
781
|
791
|
821
|
821
|
955
|
955
|
970
|
1303
|
1351
|
|
H2
|
160
|
160
|
160
|
160
|
160
|
160
|
270
|
270
|
270
|
