產品名稱：
|

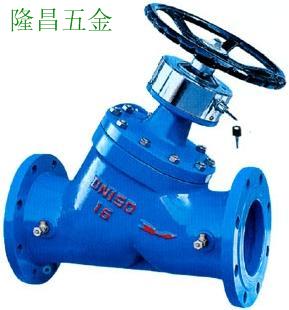

SP45、SP15靜態平衡閥 |
|
產品特點：
|
SP45F、SP15F數字鎖定平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。 |
|
主要技術參數
|
型號
|
SP15F-10/16
|
SP45-10/16
|
備注
|
|
試驗壓力
|
1.5(MPa) 2.4(MPa)
|
需要耐腐蝕、高壓、高溫的閥門，可面議預定。
|
|
工作壓力
|
1.0(MPa) 1.6(MPa)
|
|
工作溫度
|
≤120℃
|
|
適用介質
|
水、蒸汽、油品
|
|
特性曲線
|
等百分比
|
|
安裝使用范圍
|
管網系統的主干、分去干、室內供水管、分去立管以及多臺鍋爐
|
SP15F型主要外形及連接尺寸
|
DN
|
ZG
|
L
|
S
|
H
|
重量kg
|
|
15
|
1/2"
|
100
|
27
|
128
|
1
|
|
20
|
3/4"
|
115
|
33
|
128
|
1.5
|
|
25
|
1"
|
125
|
46
|
130
|
1.8
|
|
32
|
5/4"
|
140
|
55
|
150
|
2
|
|
40
|
3/2"
|
160
|
55
|
187
|
2.5
|
SP45F-10/16型主要外形尺寸
|
DN
|
L
|
H
|
|
32
|
180
|
230
|
|
40
|
200
|
242
|
|
50
|
230
|
250
|
|
65
|
290
|
260
|
|
80
|
310
|
329
|
|
100
|
350
|
340
|
|
125
|
400
|
424
|
|
150
|
480
|
454
|
|
200
|
550
|
517
|
|
250
|
622
|
573
|
|
300
|
698
|
617
|
|
350
|
787
|
705
|
下圖為該種閥門的流量特性曲線，本廠生產的是其中等百分比特性閥門。從曲線圖上可知給開度一個相等的變化率，則流量的變化率相等，其特點是開度大時流量大，開度小時則流量小。而工程中大都在流量大時應用，等百分比閥門恰恰適用這個要求。根據這一特點，可以自如的予置某一流量（快開閥門和線性閥門則不具備這種功能）而且當需要變化時，還能知道變化量，達到理想狀態。
注意事項
1、SP45F平衡閥具備流量調節和測量功能，為使流往閥門前后的水流穩定，保證測量精度，建議盡可能安裝在直管段處。
2、閥體上的箭頭方向為水的流動方向，切勿裝反。
3、由于閥塞為錐型，在小開度時容易擠住雜物，安裝時要把閥門關到0位，以免掉進雜質。沖流管道時要把閥門開至100%，以免堵塞。
4、當關斷閥門時，刻度盤、圈數顯示窗、百分比顯窗均顯示為0。
5、鎖定時要左右輕輕轉動手柄，同時順時針方向旋轉鑰匙，直到手柄不能轉動為止。
6、需改變開度，先用鑰匙開鎖，再轉動手輪，調到所需開度，用鑰匙鎖定。
|
|
