該產品已對恒定流量進行精度測試，恒定流量精度±3%。內部材質均為青銅和不銹鋼，已無需電源，節煤、節電各8～30%。設定流量可在360°范圍內調節，手動調節閥組特有鎖定裝置及流量顯示，保證了運行時調節質量。
ZLF-16型自力式平街閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統流量不變的閥門，并具有流量指示，調節方便，適用于供熱空調等非腐蝕性介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。
|
ZLF型自力式流量平衡閥
ZYF自力式壓差控制閥
|
三、性能零件參數表
| 型號 |
ZLF |
| 公稱壓力 |
1.0
1.6(MPa) |
工作溫度 |
≤120℃ |
| 壓差范圍 |
20-600(KPa) |
適用介質 |
水、蒸汽 |
| 零件名稱 |
閥體、上蓋、下蓋 |
手、自動調節組 |
彈簧 |
感壓膜 |
| 材質 |
優碳鋼、鑄鐵 |
青銅、不銹鋼 |
不銹鋼 |
乙丙烯埋纖 |

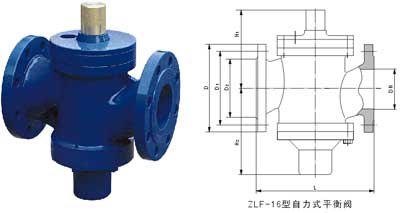

四、主要外形安裝尺寸
| 公稱通徑 |
安裝方式 |
閥長L |
法蘭直徑D |
螺栓孔中心距D1 |
螺栓孔數×直徑Z-Φd |
H1 |
H2 |
恒定流量范圍m3/h |
| DN15 |
管螺紋 |
110 |
1/2" |
|
58 |
95 |
0.2-1 |
| DN20 |
115 |
3/4" |
|
|
60 |
110 |
0.4-2 |
| DN25 |
130 |
1" |
|
|
62 |
115 |
0.5-3 |
| DN32 |
法蘭連接 |
180 |
135 |
100 |
4×18 |
65 |
190 |
1-4 |
| DN40 |
200 |
145 |
110 |
4×18 |
78 |
210 |
3-7 |
| DN50 |
230 |
160 |
125 |
4×18 |
100 |
240 |
3-10 |
| DN65 |
290 |
180 |
145 |
4×18 |
120 |
255 |
4-11 |
| DN80 |
310 |
195 |
160 |
8×18 |
150 |
260 |
5-18 |
| DN100 |
350 |
215 |
180 |
8×18 |
175 |
310 |
10-30 |
| DN125 |
400 |
245 |
210 |
8×18 |
180 |
340 |
15-55 |
| DN150 |
480 |
280 |
240 |
8×23 |
230 |
400 |
30-100 |
| DN200 |
533 |
335 |
295 |
12(8)×23 |
280 |
445 |
40-200 |
| DN250 |
622 |
405 |
335(350) |
12×25(23) |
360 |
550 |
100-300 |
| DN300 |
698 |
460 |
410(400) |
12×25(23) |
430 |
630 |
150-500 |
| DN350 |
787 |
520 |
470(460) |
16×25(23) |
460 |
650 |
200-700 |
五、工作原理
自力式控制閥由自動平衡閥組和手動調節閥組兩部分組成。系統流體的工作壓力為P1，手動調節閥組前后壓力分別為P2、P3。當手動調節閥組調到某一位置時，即人為確定了“設定流量”，以及相對應的固定P2-P3值，當系統流量增大時P2-P3的實際值超過了允許的給定值，此時自動平衡閥組就會縮小，直到流量重新維持到設定流量。
六、注意事項
1、閥體上箭頭為流通方向，切勿裝反。
2、可垂直安裝亦可水平安裝。

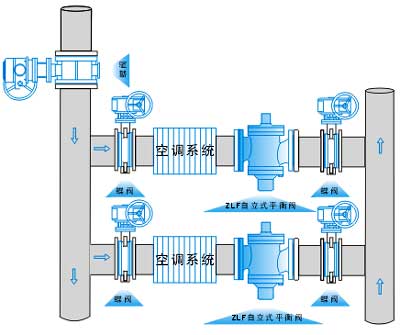

3、該閥可安裝在供水、回水管上，當系統流體工作壓力超過散熱器允許工作壓力時，建議安裝在供水管網上，此閥不具備關斷功能。
4、如因堵塞出現流量減少，應將設定值調到最大，待故障排除后，重新調到原設定值。
5、流量設定方法，用扳手旋轉閥桿，設定應用的流量數字，再用鑰匙銷定旋轉閥瓣即可。
6、藏放、應善保管、避免雨淋、存放干燥處。
