產品的特點及用途:
ZL47F-16型自力式平衡閥,主要是由一個自動調節閥瓣和手動調節組成.利用介質自身的壓力變化為動力,自動調節各支管路流量的平衡,準確穩定流量,同時具有開度指示,鎖定\關閉等功能.適用于"供熱"\空調等非腐蝕性介質的流量控制.運行前一次性調節,即可使系統流量自動恒定在要求的設定值.
|
|
| |
|
|
|
|
| 主要外形安裝尺寸： |
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| L |
110 |
110 |
115 |
160 |
200 |
215 |
230 |
275 |
290 |
315 |
350 |
430 |
520 |
635 |
670 |
| H1 |
122 |
122 |
137 |
182 |
191 |
197 |
205 |
259 |
268 |
334 |
357 |
407 |
452 |
486 |
555 |
| H2 |
70 |
70 |
74 |
91 |
147 |
147 |
154 |
181 |
211 |
227 |
260 |
303 |
367 |
430 |
495 |
| 型號 |
公稱壓力 |
殼體試驗壓力 |
使用介質 |
介質溫度 |
| ZL47F-16 |
1.6MPa |
2.4MPa |
水油等非腐蝕液體 |
0-100℃ |
一、自力式平衡閥的特點：
ZL47F自力式流量控制平衡閥，是一種自動恒定流量的水力工況平衡用閥?？砂葱枨笤O定流量，并將通過閥門的流量保持恒定。應用于集中供熱、中央空調等水系統中，使管網的流量調節一次完成，把調網工作變為簡單的流量分配。免除了熱源切換時的流量重新分配工作，有效地解決管網的水力失調。
二、自力式平衡閥的結構：
主要是由一個自動調節閥瓣和手動調節閥瓣組成。利用介質自身的壓力變化為動力，自動調節各支管路流量的平衡，準確穩定流量，同時具有開度指示，鎖定、關閉等功能。適用于供熱、空調等非腐蝕性介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。

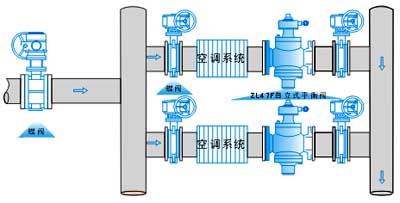

| 安裝示意圖 |
 |
