1、控制特點 　　系統在反沖洗時自動對各過濾單元的反洗進行協調，反沖的單元利用其他過濾單元的濾后清水或外部沖洗水進行反沖，在一個過濾單元反沖洗時不會有其他的單元進行反沖洗，保證整套設備出水量的穩定。 2、過濾單元工作原理 　　盤式過濾器由過濾單元并列組合而成，其過濾單元是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來；反沖洗時水自環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。

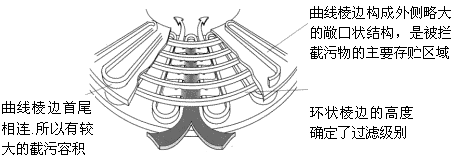

	1） 雷歐單元   　　雷歐公司的盤式過濾器在濾盤兩面設計了不同結構的棱，這些棱疊加在一起構成攔截面，其中曲線棱主要起攔截并貯存懸浮物的作用，外側略大的敞口設計可以保證反沖洗時無需松開濾盤，在水壓較低時也能達到徹底的反沖洗效果；環狀棱邊確定過濾精度，構成水的通道，濾盤可以提供高達5μm的過濾精度，這使得過濾器可以輕松應用于反滲透(RO)等要求較高的系統中。 　　濾盤的獨特結構還使將污物沖出的反沖洗過程更加簡單和容易，而不需要復雜的馬達和驅動器等機構，簡單的水流即可足以將污物沖出濾芯。這種優異性能減少了過濾器的反沖洗時間；同時由于污物不僅貯存在濾盤組與外殼之間，更多地可以貯存在濾盤組內部，所以過濾器可以容納更多的污物。   過濾過程： ●待處理的污水自進水口進入過濾單元 ●水流自濾盤組外側流向?yàn)V盤組內側 ●水流在經過環狀棱構成的通道時，粒徑大于棱高度的顆粒被攔截下來，儲存在曲線棱構成的空間、濾盤組與外殼的間隙內 ●濾后清水進入環狀濾盤內部，經出口引出   反沖洗過程： ●控制器發出脈沖信號，電磁閥打開，控制水流經電磁閥流向反沖洗閥 ●反沖閥動作，進水口關閉，排污口打開 ●清水自過濾單元的出水口進入濾盤組內部 ●帶壓清水經工作流程的反方向通過濾盤組，將截留在濾盤間的污物沖出 ●沖洗水經排污管排掉   LEGO濾盤顏色代碼表   顏色 藍 黃 紅 黑 綠 灰 規格μm 400 200 130 100 55 20 目數 40 80 120 150 290 750 2） 旋盤式單元   　　旋盤過濾器是構造構造獨特的盤式過濾器，該類盤式過濾器反沖洗時濾盤可以松開，并在水流的作用下高速旋轉，在較高工作壓力下對于可能產生粘附或纏繞的懸浮物有更好的去除能力，有較好的沖洗效果。     過濾過程： ●待處理的污水自進水口進入過濾單元 ●彈簧和水將壓力加在帶有凹槽的濾盤上 (壓力高達0.6MPa以上) ●水流在經過環狀棱構成的通道時，粒徑大于棱高度的顆粒被攔截下來，儲存在曲線棱構成的空間、濾盤組與外殼的間隙內● 干凈的水通過被壓縮的濾盤 ●出口接至用水工段或下一級水處理工段   反沖洗過程：   ●控制器發出脈沖信號：進口關閉，排污口打開，釋壓活塞筒開始工作。 ●活塞筒將彈簧壓緊， 加在濾盤上的壓力被釋放掉， 濾盤可以自由旋轉。 ●沖洗水沿濾盤切線方向從噴嘴噴出 ● 噴射出的水帶動濾盤快速旋轉 ● 留在濾盤上的懸浮顆粒被沖洗干凈●反沖洗污水經排水口排掉   顏色 藍 黃 紅 黑 綠 灰 規格μm 400 200 130 100 55 20 目數 40 80 120 150 290 750
3、	全自動盤式過濾系統的組成
	過濾系統由一至六個模塊化的過濾單元組合而成，由共同的進水口、出水口及排污口連接在一起（圖十二）。過濾器主要包括下列組件： ● 主進水口 ● 過濾器殼 ● 總出水口 ● 反沖閥 ● 總排污口 ● 過濾單元(盤片組) ● 控制器
4、	盤式過濾系統工作原理

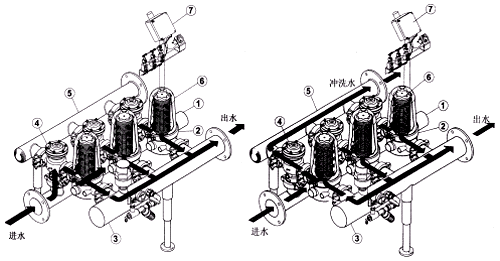

	1） 工作狀態   　　污水經總進水管(1)流入過濾器中，經過超級反沖閥(4)(此狀態下反沖閥允許水過過濾器同時關閉排水口)流向過濾器的每只過濾盤片組(6)，在過濾工序中，污物被攔截在各濾盤組中(在盤片上的曲線棱構成的空間內)。濾后清水流出各濾盤組(6)的內部通道進入總出水口，并從出水口直接供向系統用水工段。 2） 反沖狀態   　　污物在濾盤組內的積聚引起各濾盤組(6)進出口間的壓力差，當過濾器的壓差(ΔP)達到一個預先設定的數值，系統自動開始一反沖洗過程。系統上的第一只反沖閥(4)先打開，同時引發幾個動作：沖洗閥(4)關閉過濾器單元的出水口，打開反沖排污口(5)。系統中其他過濾單元的濾后清水經總出水口(3)進入處于反洗狀態的過濾單元，通過出水口，流入盤片組(6)內部，與污物一起從盤片組(6)的外緣流出，流向排污口(5)。 　　通過這種方式，水流將整個盤片組上的污物清除干凈。 　　反沖洗循環由控制器(7)上的壓差數據控制，并通過時間控制器的信號開啟和關閉沖洗閥(4)?？刂破?7)控制沖洗過程，以使在同一時間僅有一只過濾單元處于反沖洗狀態，同時其他過濾單元繼續向系統中提供干凈的清水。沖洗過程持續一定時間后自動停止，持續的時間可以預先在控制器上設定。
