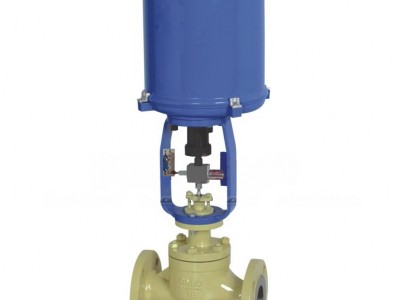

美國歐可電動低噪音籠式調節閥可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道有呈Ｓ流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小、流量大，噪音低，防氣蝕，抗空化。調節閥的泄漏量符合ANSI Bl6.104標準。
調節閥是工業生產中非常常用和特別重要的控制設備，它工作正常與否直接關系到整個裝置的生產正常與否。目前，隨著調節閥技術的日新月異，調節閥的生產廠家及形式非常繁多，功能也各有不同，以下著重介紹各種型式的調節閥在安裝及投運前應注意的共性問題。
1、調節閥安裝前的進貨檢驗調節閥的進貨檢驗是一個非常重要的環節，以確認調節閥到貨情況是否滿足設計要求。調節閥的每項技術要求均應達到設計要求，但在進貨檢驗時應著重檢查如下幾項內容。
2、閥體/閥內件規格此項內容主要包括：閥型號、閥型式、公稱通徑、閥座尺寸、閥芯形式、流量特性、泄漏等級、閥體材質、閥芯材質、閥座材質、CV值、法蘭標準等級尺寸及密封面形式等，只要發現其中有一樣內容與設計不符均應征得設計的確定和認可。
3、執行機構部分此項內容主要應檢查執行機構型號、型式、作用形式、彈簧范圍、供氣壓力等。
4、部分此項內容主要檢查的輸入信號、氣源壓力、電氣和氣源接口尺寸和防爆等級，其中防爆等級不得低于設計等級要求。
5、附件根據調節閥的設計技術要求仔細清理各項附件，如過濾減壓閥、閥位開關、電磁閥、手輪機構、專用工具。以上各項內容的檢驗可以通過清理、計量器具、查看銘牌以及專用的檢測手段（如法蘭及螺栓材質可通過光譜分析來鑒別）等方法來實現。
6、調節閥水壓試驗閥體的水壓試驗包括閥體的耐壓試驗和閥芯全關時的泄漏試驗。通常情況下，當設計壓力超過10MPa的調節閥，閥體必須進行耐壓試驗以檢驗閥體本身和上閥蓋的耐壓情況。
OKE水用電動調節閥特征
型 式 | 直通鑄造球型閥 |
公稱通徑 | 40~200mm |
公稱壓力 | ANSI 125~600 JIS 10~40K PN1.6~6.4MPa |
連接型式 | |
法蘭連接 | FF、RF、RJ、LG、溝槽型、嵌入型 |
法蘭標準 | JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等 |
焊接連接 | 嵌接焊SW（40～50mm） 對接焊BW（65～200mm） |
材 料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、 |
上 閥 蓋 | 常溫型（P）：-5～+230℃ 伸長I型（EⅠ）： +230～+566℃ |
注：工作溫度不準超過各種材料的允許范圍 | |
壓蓋型式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉編織填料、石墨填料 |
閥芯型式 | 金屬閥座的壓力平衡式閥芯 |
流量特性 | 線性（LV） |
注：整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定 | |
材 料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）、鈦和耐蝕合金等 |
執行機構 | |
型 式 OKE系列電動執行機構；361L系列電子式電動執行機構；SKZ系列電子式電動執行機構 | |
PSL系列電子式電動執行機構 | |
輸入信號 OKE執行機構：Ⅱ型0～10mA?DC（輸入電阻200Ω）；Ⅲ型4～20mA?DC（輸入電阻250Ω） | |
361L執行機構 | 4～20mA?DC或1～5V（輸入電阻250Ω） |
OKE執行機構 | 4～20mA?DC、1-5V DC |
PSL執行機構 | 4～20mA?DC |
電源電壓 | |
OKE執行機構 | 220V，50Hz |
361L執行機構 | 220V，50/60Hz |
SKZ執行機構 | 單相控制220V，50Hz |
PSL執行機構 | 單相控制220V，50Hz；三相控制380V，50Hz |
手動機構 | |
OKE執行機構 | 手輪 |
361L執行機構 | 離合式 |
SKZ執行機構 | 手輪 |
PSL執行機構 | 手輪 |
閥作用型式 | 電關式或電開式 |
執行器性 能 | |
OKE水用電動調節閥詳細參數
口徑 DN15～300mm
壓力 PN10～PN420
適用溫度 -30～+425℃
適用介質 水、油、氣體等
連接方式 法蘭或者焊接式
閥體材質 WCB 、304、316
閥板材質 304、316、襯四氟
密封材質 PTFE、304、316
流動方向 單向
用途 調節
驅動方式 電動
類型 直通式
