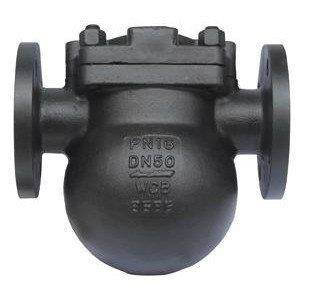

OKE桿桿浮球式疏水閥概述

進口杠桿浮球式疏水閥是利用浮力原理和杠桿原理,通過液位的變化使浮球上升或下降,浮球驅動著杠桿使得閥瓣離開或接觸閥座達到開啟排水和關閉阻汽的作用。采用自動排空氣閥,能自動排除不凝結氣體,非常靈敏,工作質量高,使用壽命長。連續排水,有水即排,最小過冷度為 0℃。杠桿浮球式疏水閥采用兩種結構方式 A：?jiǎn)伍y座-杠桿浮球; B：雙平衡閥座-杠桿浮球。

　單閥座：需要克服介質壓力對閥座的作用，閥座的孔徑不能很大，適用于小型設備、伴熱管線，蒸汽主管等排水小的場合。閥座孔設計在凝結水水位以下，自然形成水封，水、汽自然分離，達到無蒸汽泄漏，即便沒有凝結水采用球型密封的杠桿使得閥瓣緊貼閥座，達到無新鮮蒸汽的泄漏。不受凝結水量波動和溫度的影響。

　雙平衡閥座：該閥利用雙閥孔設計，介質的壓力對兩個閥座作用相等，方向相反，介質壓力對閥座作用相抵消，閥芯在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。不受壓力、溫度、冷凝水流量波動的影響。

1、在安裝疏水閥之前一定要用帶壓蒸汽吹掃管道，清除管道中的雜物。

2、疏水閥前應安裝過濾器，確保疏水閥不受管道雜物的堵塞，定期清理過濾器。

3、疏水閥前后要安裝閥門，方便疏水閥隨時撿修。

4、凝結水流向要與疏水閥安裝箭頭標志一致。

5、疏水閥應安裝在設備出口的最低處，及時排出凝結水，避免管道產生汽阻。

6、如果設備的最低處沒有位置安裝疏水閥，應在出水口最低位置加個反水彎（凝結水提升接頭），把凝結水位提升后再裝疏水閥，以免產生汽阻。

7、疏水閥的出水管不應浸在水里。（如果浸在水里，應在彎曲處鉆個孔，破壞真空，防止沙土回吸。）

8、機械型疏水閥要水平安裝。

9、蒸汽疏水閥不要串聯安裝。

10、每臺設備應該各自安裝疏水閥。

OKE桿桿浮球式疏水閥特征

能連續排水，性能穩定，排水量大，漏氣率低。

排放迅速，關閉緊密，裝有自動排空氣裝置，確保設備快速啟動并保持最大運行效率。

結構堅固，抗水錘和振動，運行穩定可靠。

閥內件全為不銹鋼材質，耐用可靠，保證具有良好的耐腐蝕和抗磨損性能，使用壽命長。

OKE桿桿浮球式疏水閥詳細參數

口徑 DN15～100mm

壓力 PN10～PN40

適用溫度 -40～+350℃

適用介質 飽和蒸汽,凝結水

連接方式 螺紋，法蘭或者焊接

閥結構 桿桿式

閥體材質 鑄鋼、不銹鋼、鉻鉬鋼、鉻鉬釩鋼。

內件材質304、316

流動方向 單向

用途 疏水

驅動方式  自動

類型  直通式
