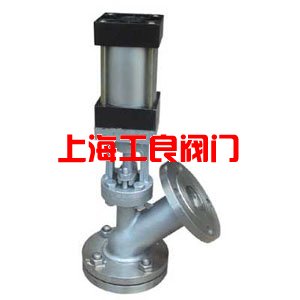

氣動保溫夾套放料閥FL641H：
產品介紹：
保溫夾套氣動放料閥又稱RTBPFY-V型氣動保溫放料閥，保溫夾套氣動放料閥是用氣動執行器控制閥門,性能與用途：操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘?shù)攘慵?/font>
應用范圍：
（一）、氣動保溫放料閥耐腐蝕性
1、保溫夾套氣動放料閥使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的最低用溫度為-29℃,最高溫度為425℃。）
2、氣動保溫放料閥使用介質如顆粒、油品、紙漿、二氧化碳?xì)怏w（不銹鋼材質的最低使用溫度為-100℃，最高使用溫度為232℃。）
3、氣動保溫夾套放料閥嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃ 濃度＞30%）。
（二）不銹鋼氣動放料閥的一般工作溫度：≤150℃
（三）保溫氣動放料閥壓力范圍：0.6~2.5MPa
結構特點：
放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于放料閥底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。
標準規范：
設計制造標準：HG5-16-79
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
零件材料與工況：
閥體
閥瓣、密封圈、閥桿
螺母
殼體試驗
不銹鋼
銅
| 口徑 | 上展式 | 下展式 | ||||||
| D | D3 | H | D0 | D | D3 | H | D0 | |
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
聲明：本文中所有文字、數據、圖片均只適用于參考。
