2W銅系列二口二位直動式電磁閥〈常閉型〉〈大口徑〉
|
 |
2W銅系列二口二位直動式電磁閥〈常閉型〉〈大口徑〉

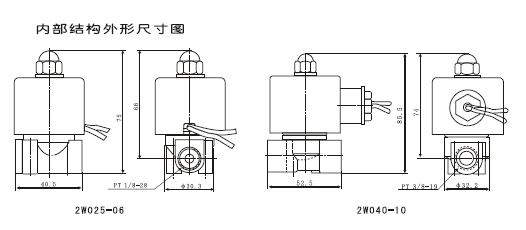

結構規格參數
| 型號規格 |
2W025-06 |
2W025-08 |
2W040-10 |
2W100-10 |
2W160-10 |
2W100-15 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
| 接管口徑 |
1/8” |
1/4” |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| 流量通徑 |
2.5mm |
4mm |
10mm |
16mm |
10mm |
16mm |
20mm |
25mm |
32mm |
40mm |
50mm |
| CV值 |
0.23 |
0.6
|
1.6 |
4.8 |
1.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| 使用流體 |
空氣、水、油、然氣 |
| 動作方式 |
直動式 |
| 型式 |
常閉型 |
| 粘度 |
流體粘度:小于20CST |
| 工作壓力 |
水液、空氣:0~7kgf/cm2 油:0~5kgf/cm2 |
| 使用電壓 |
AC220V AC110V DC24V DC12V 允許±10% |
| 閥體材質 |
黃銅 |
| 密封材質 |
標準:NBR80℃以下流體溫度 可配:VITON 120℃以下溫度 |

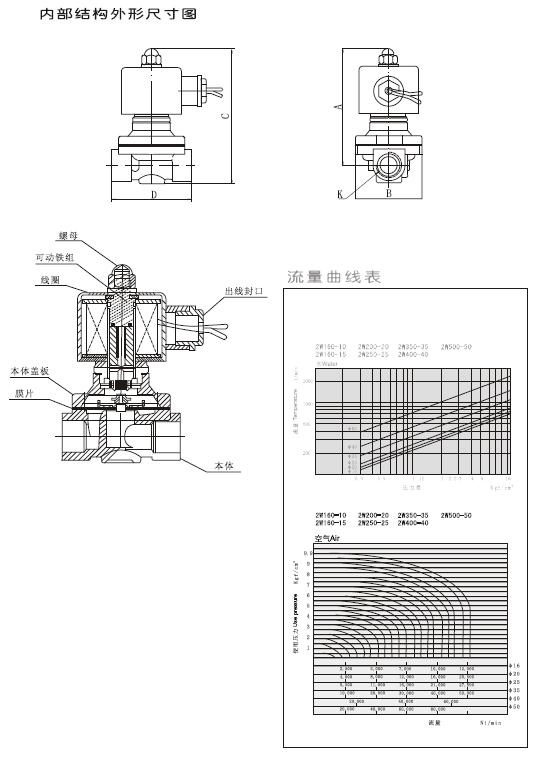

技術參數
| 型號 |
A |
B |
C |
D |
K |
| 2W100-10 |
90 |
40.5 |
98 |
50 |
PT3/8” |
| 2W100-15 |
90 |
40.5 |
98 |
50 |
PT1/2” |
| 2W160-10 |
101.5 |
57 |
117 |
69 |
PT3/8” |
| 2W160-15 |
101.5 |
57 |
117 |
69 |
PT1/2” |
| 2W260-20 |
107 |
57 |
123.5 |
73 |
PT3/4” |
| 2W260-25 |
111.5 |
73.5 |
134.5 |
99 |
PT1” |
| 2W360-35 |
142 |
95 |
172 |
112 |
PT11/4” |
| 2W460-40 |
142 |
95 |
172 |
123 |
PT11/2” |
| 2W560-50 |
172 |
123 |
209 |
168 |
PT2” |
|
