一、產品簡介

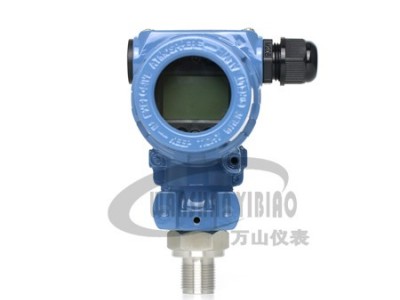

WS2088系列擴散硅式壓力變送器是我司開發的高性能壓力變送器系列之一。它采用具有國際先進水平的壓力傳感器，配合高精度電子元件，用微型放大器處理電路，經嚴格的工藝過程裝配而成。零點、量程可遷移，性能優異、抗沖擊能力強、穩定性好、測量精度高。WS2088系列 擴散硅壓力變送器具有多種型號、多種量程、多種過程連接形式及材料，可廣泛用于石油、化工、電力、冶金、制藥、食品等行業，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。

二、工作原理

WS2088系列擴散硅式壓力變送器:當壓力信號作用于傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，最后經V/A電壓電流轉換成與被測介質(液體)的液位壓力成線性對應關系的4-20mA標準電流輸出信號。

三、技術特點

1）使用被測介質廣泛，可測油、水等介質與接液材質兼容的糊狀物，具有一定的防腐能力。

2）高準確度、高穩定性、選用優質傳感器，線性好，溫度穩定性高。

3）體積小、重量輕、安裝、調試、使用方便

4）接液傳感部分全封閉，防水好。

5）壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響。

四、產品特點

1. 測量范圍廣:-0.1MPa-0, 0-(10KPa-60MPa)

2. 零點、量程連續可調

3. 具有反向極性保護及限流保護

4. 耐沖擊性能突出

5. 高精度、高穩定性、高可靠性

6. 特殊的接線結構，維護、檢修特別方便

7. 適用于要求高的場合，符合計量標準要求

8. 獨特的設計使防水錘沖擊性能好，使用壽命長

9. 結構精巧，直分適用于機械設備上。

10. 根據特殊要求，可使之具有良好的抗結冰性能

11．采用一體化結構的二線制變送器，無活動部件，維護簡易。

12.  四位半數字顯示，高清背光，便于現場查看。

13． 本質安全型和隔爆型可用于危險現場。

五、技術參數

基本誤差：0.25%F?S. 0.5%F.S
測量范圍：-0 1MPa～0; 0～(10KPa～60MPa) 根據用戶量程來適選
線性度：優于0.2%F?S
溫度漂移 ＜±0.025%F?S/℃(0-50℃)
長期穩定性：≤0.02%F?S/年
響應時間： ≤10mS
供電電源：24VDC(或12VDC-36VDC任意恒壓電源)

輸出：4～20mA(或O～10mA 1～5V O～5V 0～1OV)

負載電阻：0～600Ω(Rz=(V-12)/0.02 其中V為電源電壓)※輔出為0～10mA時

負載電阻為0～1.2kΩ

壓力過載極限：最大額定壓力的1.5倍

環境溫度：-20～ +85℃

被測介質溫度：-20～ +85℃(高于85℃可用散熱管)

薦貯溫度： -20～ +125℃

傳感器接口(壓力接口)： M20×1.5或1/2NPT或按用戶規格訂做
電氣接口：M20×1.5、1/2NPT

安裝位置：無限制

外殼防護等級：IP65

過程連接方式：螺紋型、法蘭型、衛生型、投入式（尺寸可根據現場或用戶自行要求定制）

過程連接材料：304、316L、哈氏合金C-276、鉭、鈦、四氟聚乙烯（特富隆）

傳惑器隔離膜片材質：316L 、哈氏合金、鉭

外殼材料：鑄鋁

重量：約750g

功耗：<0.5W

防爆等級： EXdⅡCT6

六、應用行業

1、制糖業與釀酒業：榨取果汁、糖漿、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇等；

2、奶制品業：煉乳、乳糖、乳酪、干乳酪、乳酸等；

3、采礦：煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等；

4、煉油：潤滑油、芳香劑、燃油、植物油等；

5、食品加工：番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等；

6、紙漿與造紙業：黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等；

7、飲料加工：啤酒、軟飲料、果酒、速溶咖啡、麥芽等；

7、化工：燒堿、酸、尿素、清潔劑、聚合物密度、乙二醇、氯化鈉、氫氧化鈉等；

8、石化：天然氣、油氣水洗、煤油、潤滑油、油/水等。
